四川大学冉蓉/崔为《Adv. Sci.》：水致相分离制备抗溶胀凝胶用于水下粘合剂
2023-09-28 来源：高分子科技
与传统的刚性设备相比，水凝胶柔性电子设备由于其灵活性和便携性而受到了广泛关注。然而，普通的水凝胶在水环境中面临着体积溶胀和粘附失效的挑战，限制了它们的实用性。作者提出了一种水诱导相分离策略来制备同时具有抗溶胀性和水下粘附性的水凝胶。与使用二元溶剂诱导均聚水凝胶发生相分离的传统方法相反，该工作通过使用单一绿色溶剂：水，来诱导共聚水凝胶发生相分离，从而制备水下凝胶粘合剂。该策略的关键是共聚单体对水的不同亲和力。

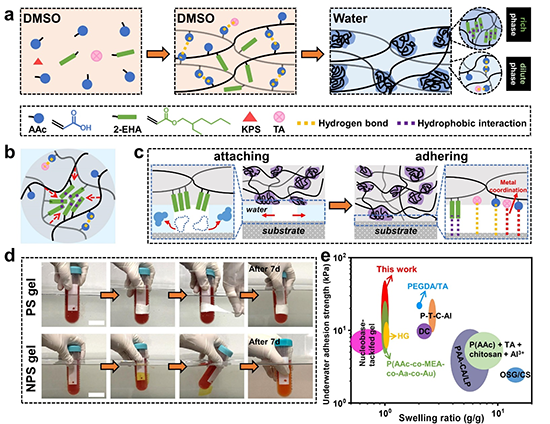

图1. 水诱导相分离策略制备水下抗溶胀水凝胶粘合剂。
图2. 从宏观尺度到纳米尺度对水凝胶进行结构分析。

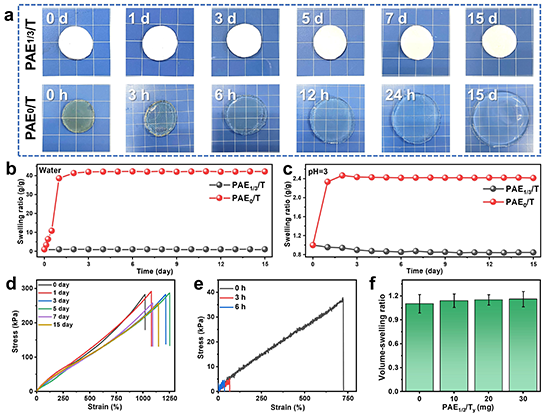

图3. 相分离水凝胶具有优异的抗溶胀能力。

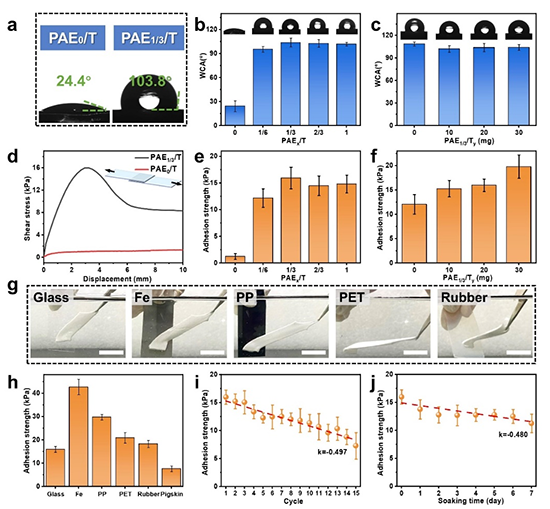

图4. 相分离水凝胶具有优异的水下粘附能力。

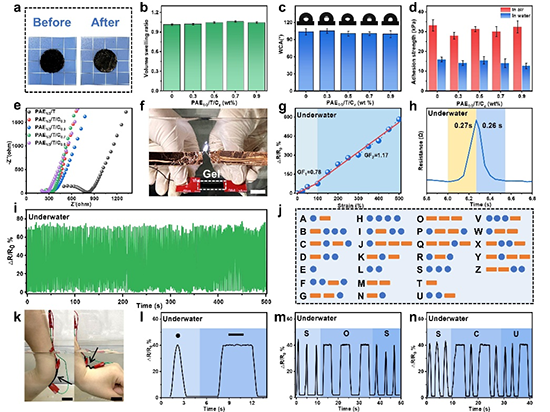

图5. 含MWVNT-COOH的相分离水凝胶的水下传感应用。

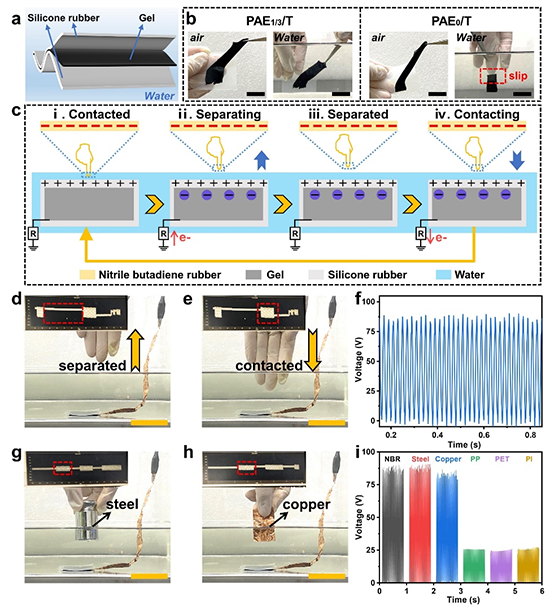

图6. 水下摩擦电纳米发电机应用。
原文链接：https://onlinelibrary.wiley.com/doi/10.1002/advs.202304780
版权与免责声明：中国聚合物网原创文章。刊物或媒体如需转载，请联系邮箱：info@polymer.cn，并请注明出处。
（责任编辑：xu）
相关新闻
- 东华大学张青红教授/侯成义副教授团队 CEJ:用于水下动态生物电监测的防水及水下粘附的离子导电凝胶电极 2021-12-28
- 武培怡教授团队《Adv. Mater.》：可水下通信的光学伪装离子凝胶 2021-05-07
- 浙工大吴化平教授团队 AFM: 磁性双稳态水凝胶表面动态可编程调控 2025-08-26
- 西南交大周绍兵/李西林团队 Cell Biomaterials: 激活T细胞功能的局部埋植支架抑制胶瘤的术后复发 2025-08-25
- 川师大赵丽娟教授、王义副教授《Mater. Horiz.》：通过一锅法构建富PDMS结构域交联的高性能逆热响应水凝胶 2025-08-22
