近日,陕西科技大学罗晓民、刘新华、姜慧娥等报道了一种可持续、快速响应、高灵敏度、用户友好和分子级水平发光的生物质基材料(AFP-FP),其中包含形貌可按需定制聚集诱导发光(AIE)自组装体,结合智能手机颜色识别软件对R、G、B值进行分析,成功实现了海鲜腐败程度的实时可视化监测。相关研究成果发表于国际著名期刊Food Chemistry。

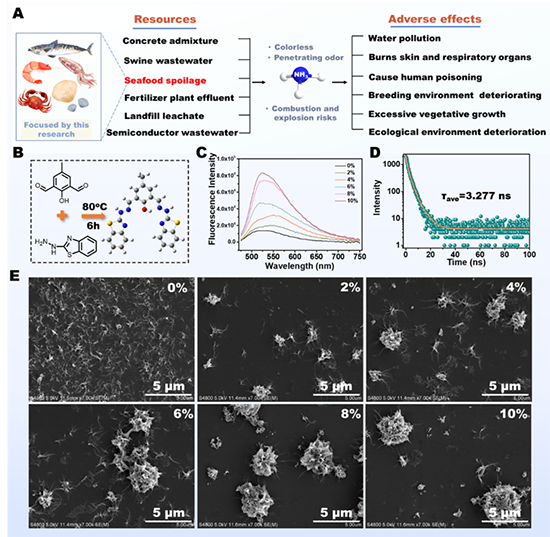

图1 探针的合成步骤及其AIE性质
具体思路如下:受脑细胞对NH3的生理作用过程的启发,通过简单的"一步法"路线合成了可按需调控的AIE自组装体(AFP)(图1)。只需通过改变溶剂环境,就可以实现AFP自组装体微观形貌按需调控。重要的是,通过分子动力学模拟验证了自组装过程,并结合理论计算对AIE机理进行了解释(图2)。
图2 探针AFP的聚集过程模拟和AIE机理示意

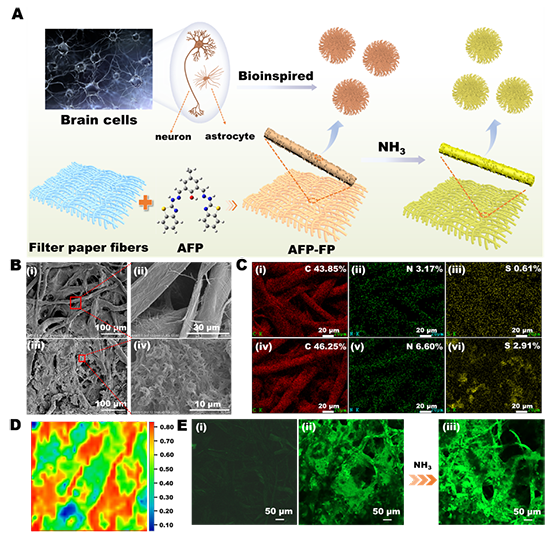

图3 纸基荧光传感器AFP-FP的制备和表征
AFP-FP在日光下呈现的颜色接近白色,被其他气体熏蒸后,AFP-FP的颜色几乎无变化,而仅被NH3熏蒸后,颜色由白色转变为黄色,这表明AFP-FP对NH3的识别具有选择性。重要的是,AFP-FP对于NH3的选择性识别可由裸眼分辨。将AFP - FP置于NH3环境中,AFP - FP的在1 s内由白色转变为黄色,并在5 s内达到最深颜色。由荧光光谱图可知,AFP - FP表现出微弱的荧光,当用浓度为2 ppm的NH3熏蒸时,AFP - FP的荧光强度显著增强,证明了AFP-FP的高灵敏度。随着NH3浓度的增加(2~100 ppm),荧光强度逐渐增强,此外,AFP-FP在525 nm处的荧光强度与NH3浓度之间存在良好的线性关系(y=7.292×103x+7.621×104,R = 0.990),检测限计算为246 ppb。在自然光下,将AFP - FP置于不同NH3浓度的环境中,随着NH3浓度从0增加到20 ppm,裸眼可观测到AFP-FP的颜色从白色逐渐变为黄色。紫外光下,裸眼亦可观测到荧光颜色由黄色逐渐转变为亮绿色。通过RGB值分析发现,自然光(y=0.6x+10.6,R=0.986,2~8 ppm)和紫外光(y=6x+177.6,R=0.986,2~8 ppm)下,AFP-FP的B值与NH3浓度均有较强的相关性,表明AFP - FP为NH3检测提供了一种简单、低成本的方法。另外,AFP-FP在识别NH3的过程中具有良好的抗干扰能力。

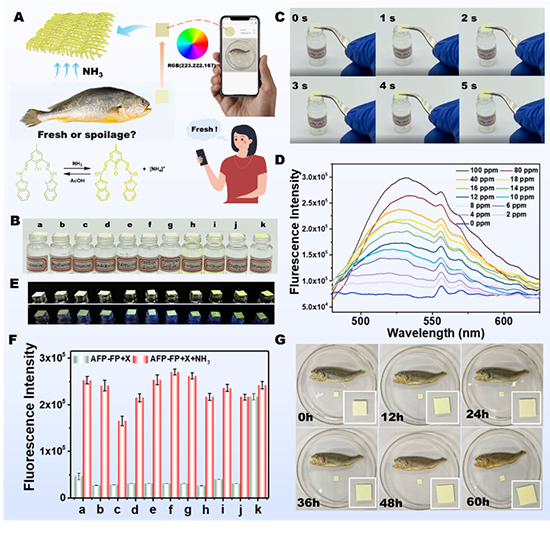

图4 NH3传感和海鲜新鲜度监测
原文链接:https://www.sciencedirect.com/science/article/abs/pii/S0308814623017016?via%3Dihub
- 中南林科大吴献章团队 AFM:溶剂诱导的动态键调控策略制备生物质自适应润滑水凝胶 - 用于智能调速 2024-10-19
- 北林李建章教授、西南林大徐开蒙教授等 NML:基于生物质细胞壁微纳结构界面控制的先进功能电磁屏蔽材料研究进展 2024-10-09
- 深大万学娟教授团队Nano Lett.:生物质水凝胶电解质迈向绿色耐用的超级电容器-增强阻燃性、低温自愈性、自粘性和长循环稳定性 2024-10-01
- 港中深唐本忠院士/北理工黎朝 AM:基于AIE活性纳米复合水凝胶的可穿戴交互式信息-传感材料 2024-03-23
- 温州医科大学沈贤/南开大学齐迹 AFM:纳米催化剂协同放大增强AIEgen的光诊疗性能用于癌症免疫治疗 2024-02-22
- 苏州大学何学文教授团队和香港中文大学(深圳)唐本忠院士团队ACS Nano:可用于靶向识别、成像示踪和高效消除胞内细菌感染的聚集诱导发光-噬菌体-DNA纳米生物偶联物 2024-01-20
