聚合物太阳能电池（PSCs）作为一种新型薄膜光伏电池，具有成本低、可溶液制备、毒性低、材料来源广等优点，被认为是很有前途的新型能源技术之一。要实现PSCs的真正商业化应用，需要满足三大条件：高效率、高稳定性和低成本。经过科学家的不懈努力，目前PSCs的最高效率已超过18%，已接近商业化应用要求。此外，聚合物太阳能电池的轻柔以及可大面积印刷制备等特点，可以大大地降低器件的制备成本。然而到目前为止，文献报道的大多数聚合物太阳能电池的寿命只有几个月，还远未达到实用化要求（10年），对聚合物太阳能电池衰减机理的理解也不够深入。
中科院苏州纳米所马昌期研究员联合太原理工大学闫翎鹏博士、杨永珍教授一同对聚合物:富勒烯薄膜光伏电池的衰减机理机制以及稳定性提升方法进行了系统的研究。该团队研究发现传统的P3HT:PC61BM太阳能电池的衰减过程中表现出明显的负载依赖性，即器件在开路条件下衰减最快，而在短路条件下衰减最慢（图1左），同时这一衰减过程具有一定的可逆性（图1右）。进一步的分析结果表明，该类光伏电池衰减的负载依赖性主要是由于外接负载的不同导致器件内部电势分布的差异，进而引发活性层内光生高能激子浓度的不同（图2），从而导致活性层中PC61BM激子二聚程度的不同。这一结果表明聚合物:富勒烯光伏电池体系中活性层内受光激发的高能激子的浓度是导致器件衰减的一个重要本征原因（Journal of Materials Chemistry A, 2017, 5, 10010-10020）。
图1 聚合物:富勒烯太阳能电池衰减过程的负载依赖特性（左）及衰减过程的可逆性（右）

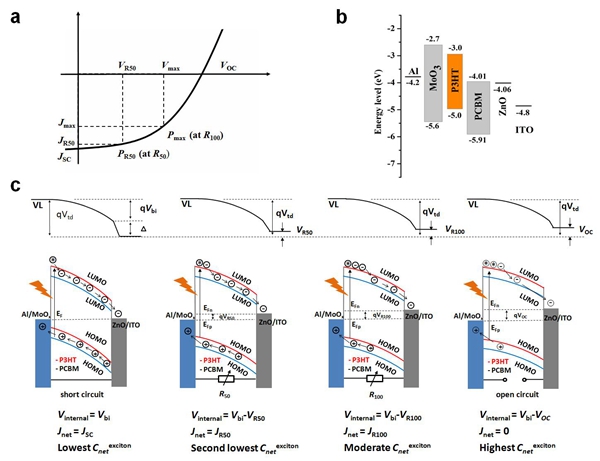

图2 结构为ITO/ZnO/P3HT:PC61BM/MoOx/Al的太阳能电池在不同外接负载情况下工作时的能级图.(a)太阳能电池在光照下的J-V曲线图, (b) 无光照时不同功能层的能级分布, (c) 持续光照下，在不同外接负载条件下的太阳能电池能级分布。
在前述工作的基础上，项目团队开发通过在活性层中引入哌嗪—一种富勒烯三重态的猝灭剂有效地抑制了P3HT:PC61BM器件的衰减行为，器件在持续光照1000小时内性能衰减不超过10%。实验的结果同时还表明，活性层内哌嗪掺杂还可以通过与PC61BM间的光诱导电子转移过程，进而提高活性层的电子迁移率，实现器件效率的提升。即哌嗪分子掺杂同时提高了电池的光电转换效率和稳定性（图3）。更为重要的是，哌嗪分子掺杂PTB7:PC61BM，PTB7-Th:PC61BM，PffBT4T-2OD:PC61BM等电池均同时提升了这几类电池的光电转换效率和稳定性，表现出优异的协同效应和很广的普适性（Journal of Materials Chemistry A, 2019, 7, 7099-7108）。

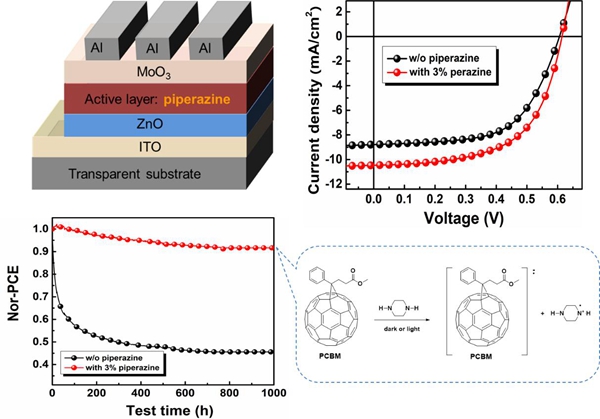

图3 哌嗪掺杂活性层同步提升聚合物薄膜电池的光电转换效率和稳定性
最近项目团队进一步比较了一系列N取代哌嗪衍生物在聚合物:富勒烯太阳能电池中的掺杂效果，结果发现只有含N-H基团的掺杂剂可以有效提升器件的稳定性（图4）。他们通过实验测试分析以及量子化学计算理论模拟发现，哌嗪中的N-H可以与PC61BM中的C-O以及富勒烯球形成分子间氢键（图5），这一过程会拉近两分子距离，从而促进分子间的电荷转移过程，抑制了PC61BM三重态的产生及二聚反应。与此同时，计算模拟的结果表明，哌嗪掺杂可以提升P3HT与PC61BM之间的电子转移过程，同时抑制光照下活性层中的能量转移过程（图6），从而在提升器件效率的同时提升了聚合物太阳能电池的稳定性（ACS Applied Materials & Interfaces, 2020, DOI: 10.1021/acsami.9b23366）。该论文首次从分子层面理解了小分子掺杂剂对聚合物:富勒烯太阳能电池的掺杂作用机制，对其他新型稳定剂的寻找和探究提供了指导，同时也对PSCs的发展有很大意义。中国科技大学硕士研究生李泽睿为该文章第一作者，北京师范大学谭宏伟教授在理论计算方面给予了大力支持。

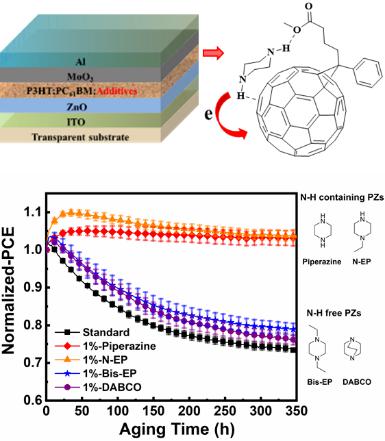

图4 哌嗪衍生物与PC61BM作用稳定聚合物太阳能电池器件性能
图5 哌嗪与PC61BM分子间氢键示意图

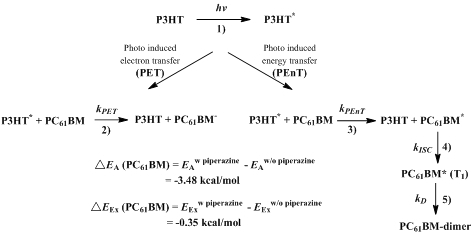

图6 哌嗪掺杂对活性层电荷转移/能量转移过程的影响
论文链接：https://doi.org/10.1021/acsami.9b23366
