微环境的传感与成像可以揭示微小区域内的物理化学状态，对于微反应器，微流体系统，观测细胞以及生物组织中的扩散，传输，动态化学反应以及分子间的相互作用有着不可或缺的意义。目前，用于微环境传感与成像的光学传感器主要包括荧光染料和量子点等材料， 然而它们通常存在易于发生光漂白、猝灭或光闪烁行为从而导致其稳定性欠佳的问题。另外，这些光学传感器的检测原理通常是基于荧光强度或者荧光寿命变化。它们的颜色变化单调，仅限于从无色到有色或者从一种颜色到另一种颜色，需要借助复杂的仪器来分析光学信号和观测。光子晶体材料的结构色稳定、能在整个可见光谱范围内连续可调、检测精度高，能实现裸眼检测。但是现有的响应性凝胶基光子晶体传感器通常是以膜或微球形式存在的，尺寸大多在数百微米及以上。这导致它们不能应用于微环境的传感与成像检测，同时颜色分辨率低，被检测物质在其中的扩散距离大、变色速度慢。因此，大幅减少尺寸，提高颜色分辨率与对外界刺激的响应速度是实现响应性凝胶基光子晶体传感器应用于微环境传感与成像等领域亟待解决的问题和技术关键。

  针对这一挑战，武汉理工大学材料复合新技术国家重点实验室长江学者官建国教授团队在发明空间位阻型磁响应光子晶体（Advanced Materials, 2014, 26: 1058, doi: 10.1002/adma.201304134）的基础上，首次发展了磁场辅助的粒子组装体模板氢键诱导聚合技术，制备了将单根磁响应粒子链状有序纳米结构固定在响应性聚合物凝胶中的光子纳米链。由于这种光子纳米链直径仅为数十纳米，它对外界刺激的响应速率和颜色分辨率分别超过40毫秒和微米量级。这比以前报道的凝胶基光子晶体传感器均高出2-3个数量级以上。这个结果首次验证了将结构色用于微环境传感和成像的可行性，也将显著促进响应性光子晶体在显示和印刷领域中的应用。

  图1. 光子纳米链的制备方法。利用磁场辅助粒子组装体模板氢键诱导聚合法制备可分散的凝胶基光子纳米链。它是由单尺寸的磁性胶体纳米晶束粒子在响应性聚合物壳层中等粒子间距排列而成的、类似豆荚状的单链一维结构。磁场辅助粒子组装体模板氢键诱导聚合法的关键在于：聚合反应发生前，单体与磁性粒子表面的聚乙烯吡咯烷酮通过氢键作用在粒子周围富集，形成单体的高浓度区域。它们在外磁场作用下组装成周围富集了高浓度单体的一维磁性光子晶体有序结构，并在紫外光引发下发生快速聚合转化为凝胶锁定一维磁性光子晶体有序结构。与此同时，其它区域中的预聚液由于单体浓度较低聚合速度较慢，依然保持液态。从而获得可单根分散的凝胶基光子纳米链，而不形成一维磁性光子晶体大块凝胶。

  图2. pH响应型光子纳米链的显色以及变色机理。当外部环境发生变化时，光子链凝胶壳层的体积发生变化导致链的长度随之改变，链中粒子间的距离d也相应的变化，从而衍射出不同的结构色。值得注意的是光子链的颜色并不受到磁场大小变化的影响，从而确保了此种材料作为传感器的准确性。

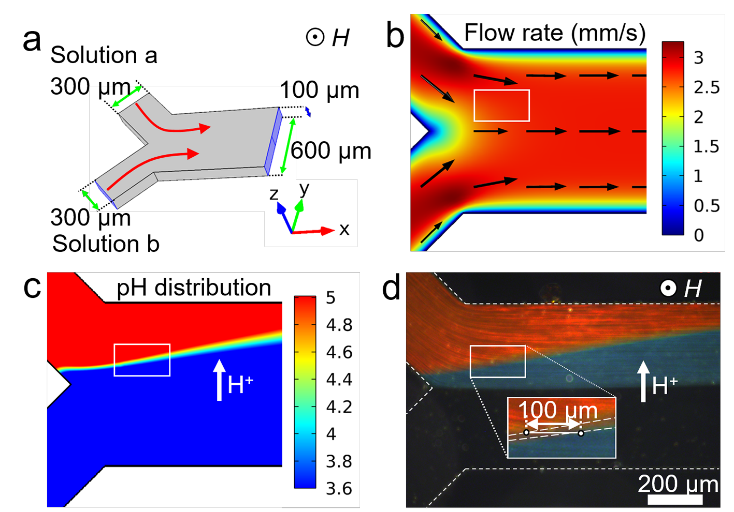

  图3. pH响应型光子纳米链的实时响应特性。通过设计如图a中所示的Y型微流体管道，并以3 μl/min的速率分别在a，b入口引入含有光子链的pH = 7.0的水溶液和pH = 1的酸性溶液。由comsol软件模拟可知，图b中的白色方框中的液体流速接近2.5 mm/s。图d中表明，光子链在100 μm的距离上完成了颜色从红到蓝的转变，从而可以计算出光子链的响应时间大概为40 ms [=距离(100 μm) /速度(2.5 mm/s)]. 这个结果比传统凝胶型光子晶体的响应时间高了2~3个数量级。

  图4. pH响应性光子纳米链在微环境中实现高分辨实时可视化检测。通过在中性的含有光子链的缓冲溶液中滴入一滴酸性液滴，可以实时可视化地观测到氢离子在微环境中的扩散过程。

  图5. 光子纳米链组成的调控。采用这种磁场辅助粒子组装体模板氢键诱导聚合法，通过更换不同的响应性凝胶单体，也可以制备出温度和溶剂等刺激响应性光子纳米链。另外，还可以通过对聚合过程中交联度含量的调节，得到刚度连续可调的纳米链，从而有望应用于高分子链的模拟以及磁控鞭毛运动微纳米机器人等领域。

  以上成果发表在美国化学会期刊Nano Letters（Nano letters, 2018, doi: 10.1021/acs.nanolett.7b04218）期刊上。论文的第一作者为罗巍博士，第二作者为本科生崔乾，通讯作者为官建国教授和马会茹副教授。

  论文链接：http://pubs.acs.org/doi/10.1021/acs.nanolett.7b04218
