北理工化工学院在锂电池高安全性隔膜研究领域取得新进展
2016-04-26 来源:中国聚合物网

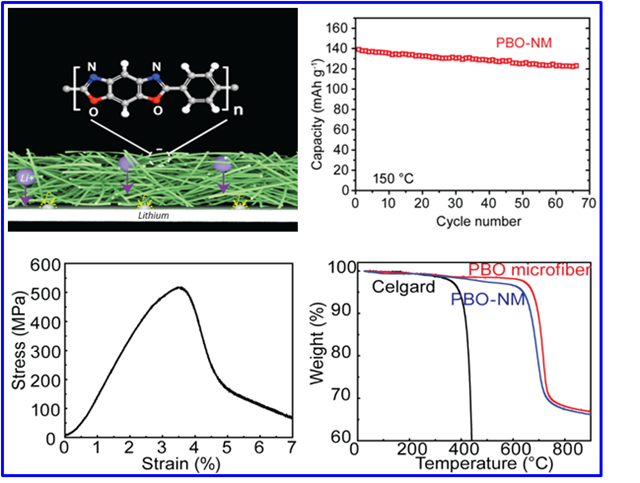

动力电池的安全性是电动汽车产业发展亟待解决的首要问题,其中,电池内部短路是现有锂离子电池安全性的最大隐患。北京理工大学孙克宁教授团队的郝晓明博士、王振华副教授与美国西北大学合作,针对现有电池隔膜在高温下稳定性不佳,容易收缩导致电池内部短路的实际问题,设计开发了一种全新的PBO基高强度、耐高温隔膜。PBO全称是聚对苯撑苯并二噁唑纤维(Poly-p-phenylene benzobisoxazole),被誉为21世纪超级纤维,具有十分优异的物理机械性能和化学性能,其强度、模量为Kevlar(凯芙拉)纤维的2倍并兼有间位芳纶耐热阻燃的性能,而且物理化学性能完全超过迄今在高性能纤维领域处于领先地位的Kevlar纤维。以PBO为基材的新体系隔膜其拉伸强度能够达到525Mpa,杨氏模量达到20GPa,耐热温度最高可达600℃。通过工艺改变,可以使薄膜的孔径范围在数um到10nm之间可调,当孔径在10nm左右时,该薄膜能够有效阻止锂枝晶生长,降低枝晶刺穿隔膜的风险,进一步提高锂电池的安全性。
该成果已被国际顶级期刊——《纳米快报》(Nano Letters,影响因子13.592)接收,并已作为“Just Accepted”论文在线发表 (详见:“Ultrastrong Polyoxyzole Nanofiber Membranes for Dendrite-proof and Heat-resistant Battery Separators” Nanolett., Just Accepted Manuscript,http://pubs.acs.org/doi/pdfplus/10.1021/acs.nanolett.5b05133)。此外,相关成果已经获批两项国家发明专利。
北京理工大学孙克宁团队多年来一直从事电化学工程、能源存储与转化等研究工作,曾入选“电化学关键技术与化学电源”教育部创新团队,建有“化学电源与绿色催化”北京市重点实验室,燃料电池分布式发电技术北京市国际科技合作基地,近3年发表高水平SCI论文40余篇,孙克宁教授连续两年入选Elsevier中国高被引学者榜单(能源领域)
该成果已被国际顶级期刊——《纳米快报》(Nano Letters,影响因子13.592)接收,并已作为“Just Accepted”论文在线发表 (详见:“Ultrastrong Polyoxyzole Nanofiber Membranes for Dendrite-proof and Heat-resistant Battery Separators” Nanolett., Just Accepted Manuscript,http://pubs.acs.org/doi/pdfplus/10.1021/acs.nanolett.5b05133)。此外,相关成果已经获批两项国家发明专利。
版权与免责声明:本网页的内容由中国聚合物网收集互联网上发布的信息整理获得。目的在于传递信息及分享,并不意味着赞同其观点或证实其真实性,也不构成其他建议。仅提供交流平台,不为其版权负责。如涉及侵权,请联系我们及时修改或删除。邮箱:info@polymer.cn。未经本网同意不得全文转载、摘编或利用其它方式使用上述作品。
(责任编辑:xu)
相关新闻
- 电子科大刘孝波-贾坤团队AFM:MOF原位功能化聚芳醚腈构建耐高温自阻燃锂电池隔膜 2022-09-16
- 大连理工贺高红教授课题组 AFM:“浇铸-沉淀-蒸发”一体化策略构建基于中空COF选择层的柔性复合膜 2022-02-25
- 南京工业大学汪勇教授团队《Adv. Sci.》:嵌段共聚物选择性溶胀制备高性能、更安全的锂离子电池隔膜 2021-03-01
- 北化贾晓龙教授、杨小平教授 Adv. Compos. Hybrid. Ma.:碳纤维复合材料新型耐高温界面相的构建方面取得新进展 2024-04-28
- 哈工大冷劲松院士团队 CEJ:基于封端策略调控交联网络密度的耐高温形状记忆邻苯二甲腈树脂 2024-04-11
- 王双飞院士团队 Small:动态热稳定的摩擦电纳米纸 2023-12-17
