本周四晚，北京化工大学武德珍教授在《高分子专家学者联谊趣谈微信群》针对高强高模聚酰亚胺纤维制备和技术应用开展了一场交流讨论会。交流实录如下：

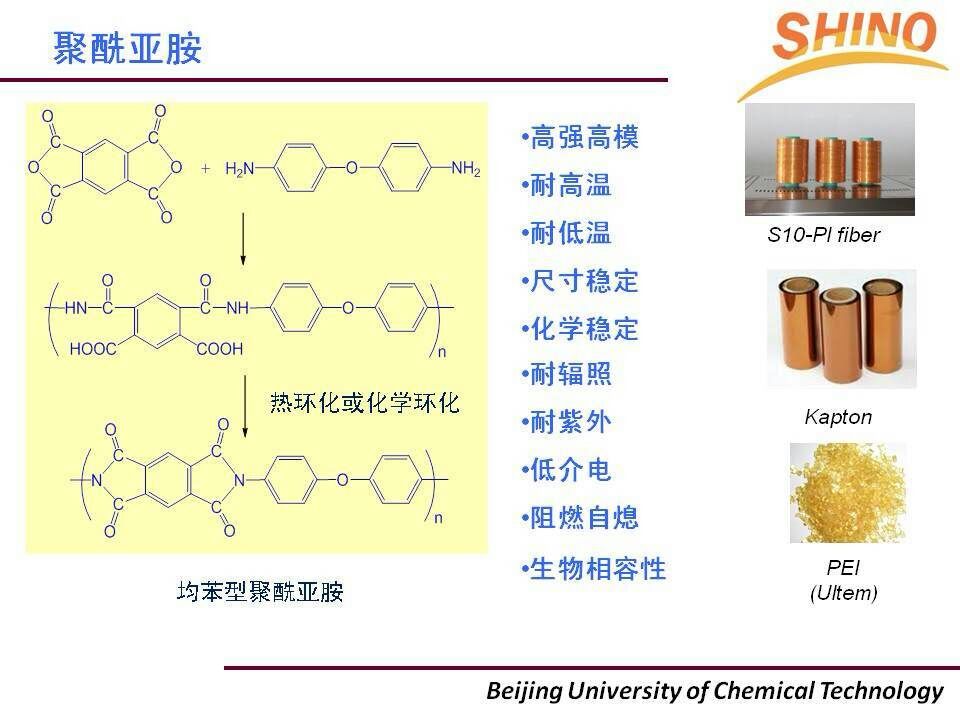

  聚酰亚胺可做薄膜，树脂，纤维等。因其结构可设计性强，用途十分广泛。

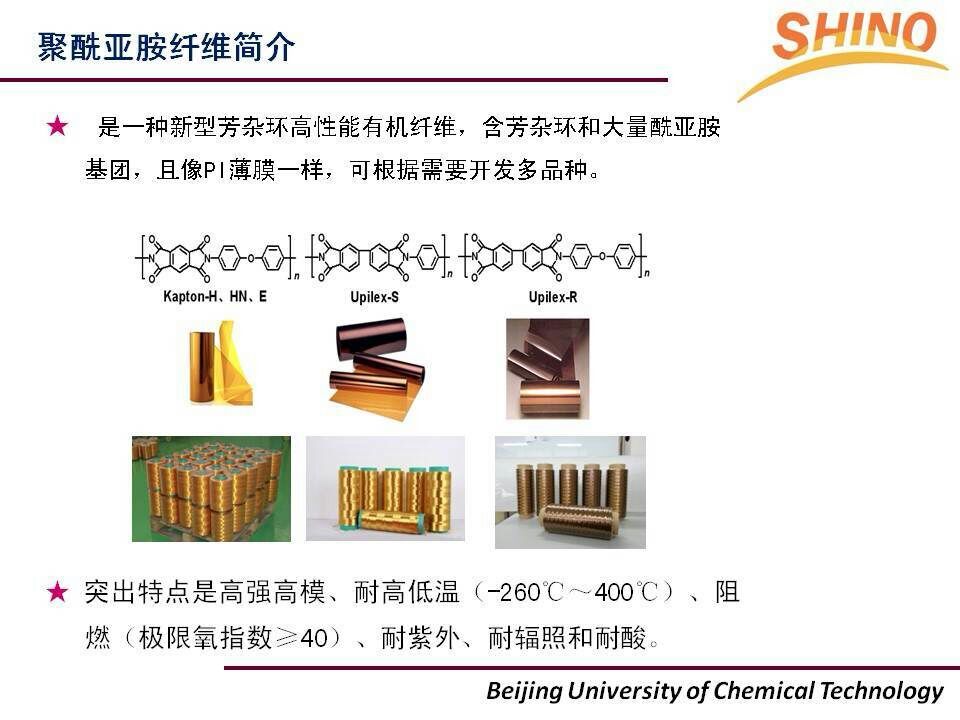

  聚酰亚胺纤维像薄膜一样，结构不同，纤维性能差异很大。

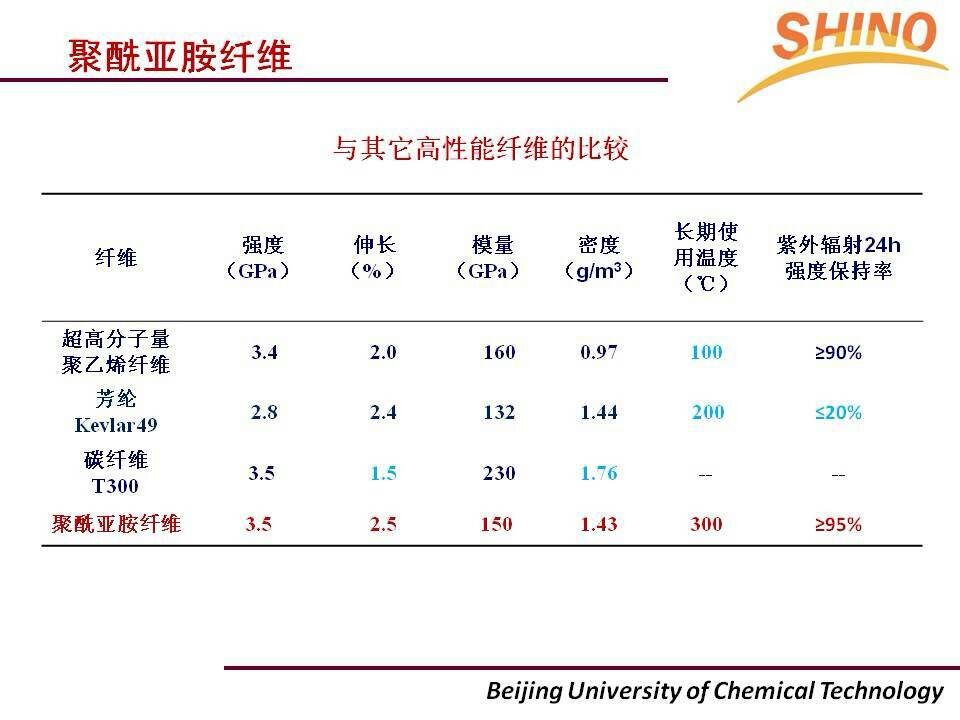

  目前聚酰亚胺纤维主要是耐热型的，用于高温过滤。还可以根据结构不同，做到高强高模。耐热型强度约4cN/dTex，高强高模强度大于20，约3G以上。

  目前市场上还没有高强的PI纤维。

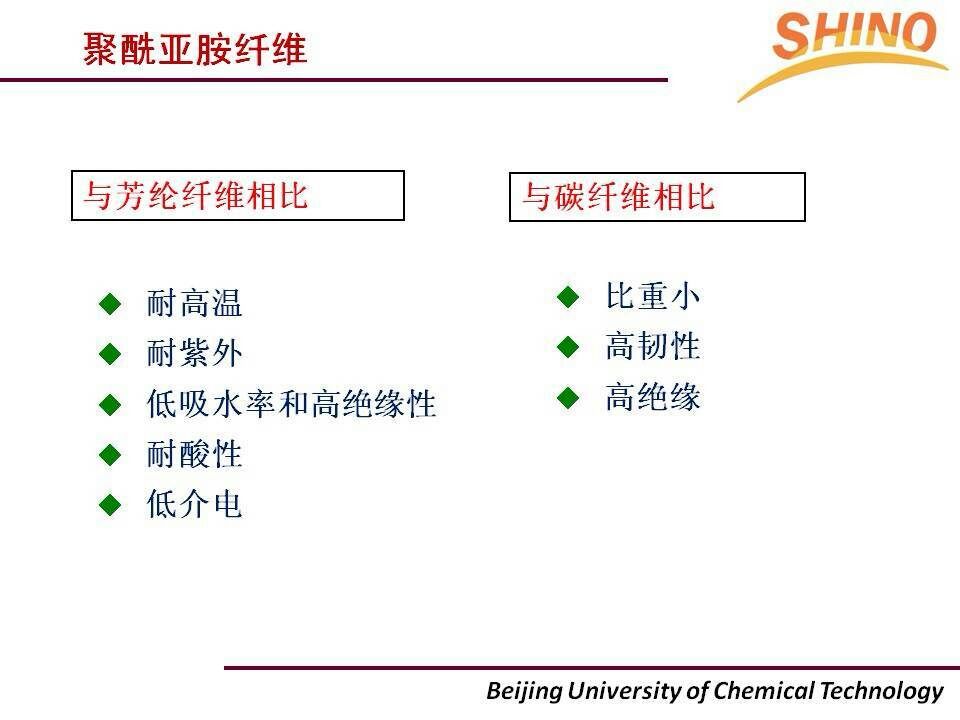

  聚酰亚胺纤维以其低吸水率和尺寸稳定性，是非常好的复合材料增强体，并且耐热。用纤维短切后可与工程塑料或树脂直接共混，增强又增韧。实验室前期在突破技术做聚酰亚胺纤维，同时也在做应用方面。

以下为问答实录：

问：纺丝工艺复杂吗？纺丝过程会有分解吗？环保方面呢？
答：纺丝过程确实比较复杂，没有分解，是环境友好的。

问：后期关环反应可能存在一些非理想性，纤维的稳定性好控制吗？
答：关环和牵伸的控制确实比较难

问：对设备有特殊要求吗？

答：对设备精度和控制要求较高，但纺丝过程对设备没什么腐蚀。

问：纺丝是干法纺？湿法纺？还是干湿法纺？
答：湿法

问：是用的什么溶剂？
答：是用聚酰胺酸溶液，普通DMAC。

问：是用的哪种PI材料？
答：共聚型

问：实际纺出来的PI纤维丝径多少？
答：超细型纤维直径在6微米左右。

问：PI纤维耐高温多少？
答：350摄氏度。

问：可连续长纤收卷多长？一束多少根丝？
答：万米，3K。

问：目前在挠性线路板方面的研究有没有涉及？
答：目前没有涉及，但以其低介电，绝缘，低吸水，阻燃等特点，在线路板上应该有很好的应用。

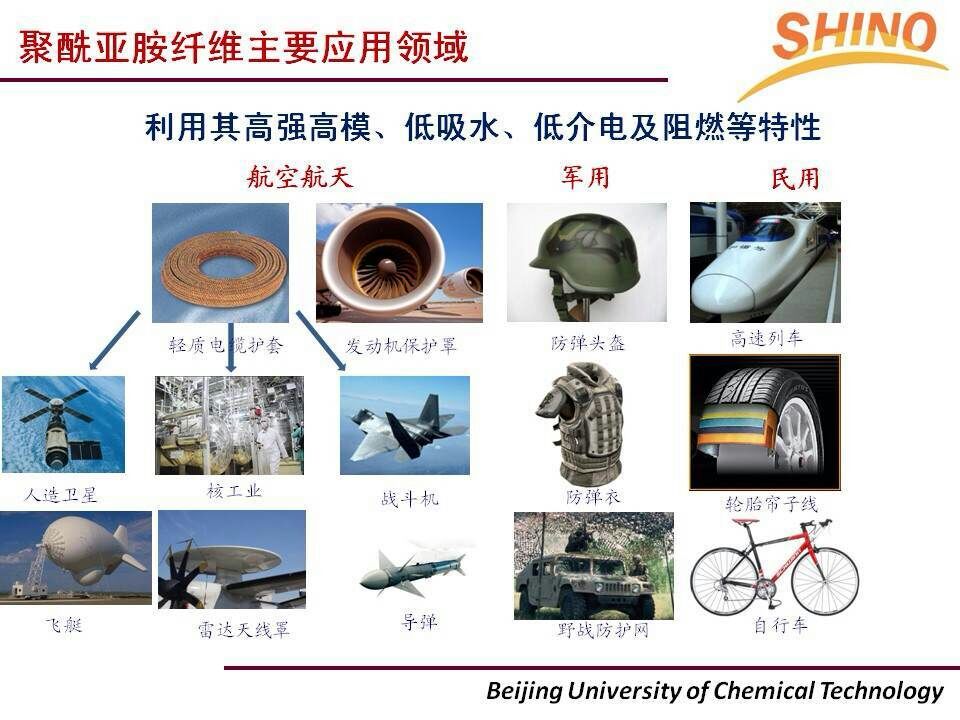

  最后学者们也针对聚酰亚胺纤维的应用领域问题进行了热烈讨论。感谢武教授和各位专家。
