聚丙烯是五大通用合成树脂中的一个重要品种，在国内外的发展均十分迅速。在全球塑料用五大合成树脂中，聚丙烯的产量占有1/4左右的份额。聚丙烯在生产数量迅速发展的同时，也在性能上不断出新，使其应用的广度和深度不断变化，近年来或通过在聚合反应时加以改进，或者在聚合后造粒时采取措施，有一些更具独特性能的聚丙烯新的品种问世，如透明聚丙烯、高熔体强度聚丙烯等。

  透明改性

  PP的结晶是造成不透明的主要原因，利用急冷冻结PP的结晶趋向，可以得到透明的薄膜，但有一定壁厚的制品，因热传导需要时间，芯层不可能迅速被冷却冻结，因此对于有一定厚度的制品不能指望用急冷的办法提高透明度，必须从PP的结晶规律和影响因素入手。经一定技术手段得到的改性PP，可具有优良的透明性和表面光泽度，甚至可以和典型的透明塑料(如PET、PVC、PS等)相媲美。

  ? 透明聚丙烯制品

  透明PP更为优越的是热变形温度高，一般可高于110℃，有的甚至可达135℃，而上述三种透明塑料的热变形温度都低于90℃。由于透明PP的性能优势明显，近年来在全球都得以迅速发展，应用领域从家庭日用品到医疗器械，从包装用品到耐热器皿(微波炉加热用)，都在大量使用。

  PP的透明性提高可通过以下三种途径：

  (1)采用茂金属催化剂聚合出具有透明性的PP;

  (2)通过无规共聚得到透明性PP;

  (3)在普通聚丙烯中加入透明改性剂(主要是成核剂)提高其透明性。

  高熔体强度聚丙烯

  聚丙烯的缺点之一是熔体强度低，耐熔垂性差。通常非晶态聚合物(如ABS、PS)在较宽的温度范围内存在类似橡胶一样的弹性行为，而处于半结晶的聚丙烯则没有。这一缺点造成了聚丙烯不能在较宽的温度范围内进行热成型，它的软化点和熔点非常接近，一旦到达熔点，熔体粘度急剧下降，随之熔体强度也大幅下降，导致在热成型时制品壁厚不均，挤出发泡泡孔塌陷等问题，大大限制了聚丙烯在某些方面的应用。

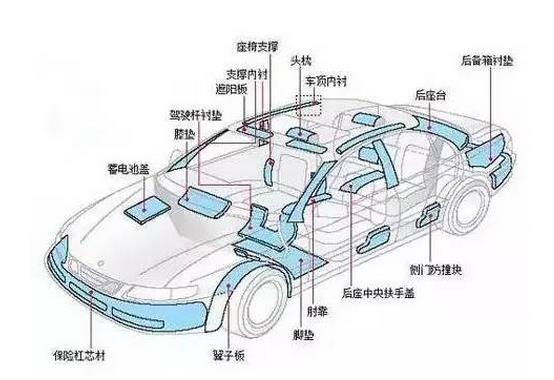

   高熔体强度PP在汽车制造的运用


  高熔体强度聚丙烯(HMSPP)就是指熔体强度对温度和熔体流动速率不太敏感的聚丙烯，极具开发应用前景。HHSPP是一种树脂含有长支链的聚丙烯，长支链是在后聚合中引发接枝的，这种均聚物的熔体强度是具有相似流动特性普通聚丙烯均聚物的9倍，在密度和熔体流动速率相近的情况下，HHSPP的屈服强度、弯曲模量以及热变形温度和熔点均高于普通聚丙烯，但缺口冲击强度比普通聚丙烯低。

  目前，HMSPP的制备方法主要有两种：一种是将聚丙烯与其他化合物进行反应性改性，另一类是聚丙烯与其他聚合物进行共混改性，具体的实施方法主要有射线辐射法、反应挤出法、聚合过程中引发接枝法等。

  聚丙烯微孔膜

  通过加工工艺方面的创新，可以制成分布着直径约0.5μm圆孔的微孔膜。微孔形成机理：结晶高聚物在拉伸聚向过程中会出现冷拉伸现象，其结构具有高度规整性，并所有微晶都沿应力方向取向排列，称之为再结晶。

  对结晶制品在熔点下缓慢进行热处理(退火)，这时体积较小，不完整的微晶在低温度下熔化，立即又重新结晶，从而调整链段排列使结晶结构趋于均匀化。在结晶一取向一再结晶的过程中，有效控制材料非晶区和晶区的取向分布，调整拉伸温度、拉伸强度、拉伸方法、热定型温度、冷却速率等工艺条件，就可得到微孔膜。

  微孔膜属高技术含量、高附加值产品，在电池领域可用做隔膜，在医疗领域因其无毒、阻隔细菌但可透气，可用于人工肺膜、杀菌包装物等。此种膜还可用于制造无菌水、无菌空气、废水过滤、烟尘分离、气体浓缩、卫生用品、花草、树苗栽培等等，用途十分广阔。
  文章来源：中国塑料机械网
