一项使用极其微小的、仅仅比香烟烟雾中的颗粒大一点的碳化钨球技术，已经被用于生产适用于单、双塑化螺杆的涂层。据称，其耐磨性和耐腐蚀性均优于通过高速氧燃料 (HVOF) 热喷涂形成的标准涂层。诺信公司(Nordson)将在K 2016上推出这项技术。

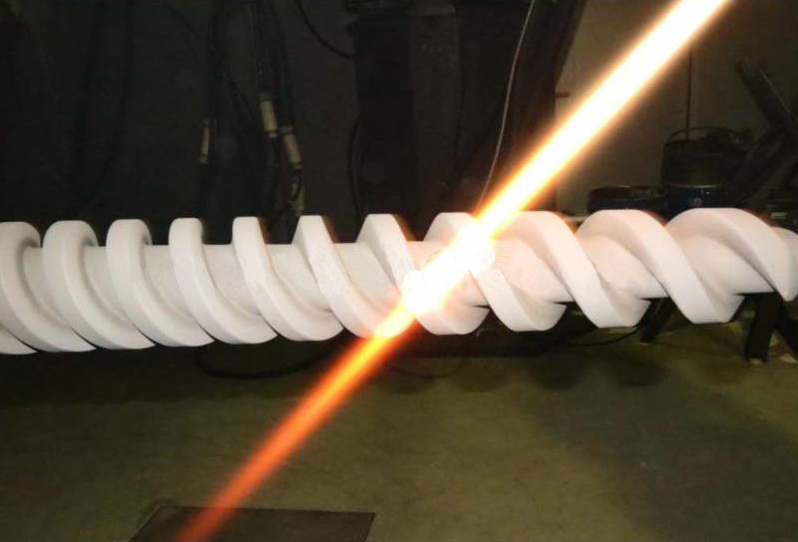

螺杆涂层工艺
诺信的新型 Xaloy MPX热喷涂涂层由直径仅有5微米的颗粒构成。这些颗粒主要由碳化钨组成，其体积只相当于标准HVOF涂层中的颗粒的六分之一甚至七分之一，其密度也由于受控等离子工艺产生的均匀球形而变得越大。
超细颗粒大小、更高的涂层密度以及比原先提高2.5倍的涂覆速度加强了其与螺杆母体金属的结合度，并改善了耐磨性。
诺信指出，与标准HVOF碳化钨涂层相比，Xaloy MPX技术在ASTM G65磨损试验中的质量损失减少61%，在ASTM G77滑动磨损试验中的质量损失减少18%，在 ASTM C633结合试验中的结合强度增高 8.5%。作为耐腐蚀性的一个示例，Xaloy MPX涂层的盐雾试验耐受时间多出1,000个小时，部分原因在于其孔隙率接近于零。
Xaloy 品牌的全球产品经理Mark Colella 说：“与标准 HVOF 涂层相比，Xaloy MPX螺杆涂层可以提供一流的磨损防护，其更高的结合强度则可消除剥落的可能性。这项最新技术延长了挤出和注射成型加工中螺杆的工作寿命，使加工商能够加工当今某些最具挑战性的材料。”
诺信建议将Xaloy MPX技术用于抵御来自中等(15%至35%)填充量化合物的磨损，以及来自卤化材料(包括阻燃剂和 PVC)的腐蚀。对于填充物含量高于35% 的化合物，诺信提供了高硬度涂层Xaloy X-8000。
新型Xaloy MPX技术可以用于各种螺杆直径，并可涂覆于整个螺杆或特定部位。标准层厚为300微米，差异取决于螺杆的部位。MPX 螺杆涂层应与内衬Xaloy X-800镍/碳化钨合金或同类内衬的料筒一起使用。
Xaloy MPX技术可拓展诺信螺杆封装产品的高磨损应用。Xaloy X-8000是一种以镍合金为基础的碳化钨含量较高的涂层。它首先被用于HVOF 工艺中，然后熔结到螺杆的母体金属，实现冶金结合。
