针对无卤阻燃PC/ABS、ABS/PMMA和高光ABS三种高光免喷涂材料的各自存在的优势和弊端，同时为了满足即将实施的欧盟电工委员会针对电视机生产商的电视机烛火标准要求，上海锦湖日丽塑料有限公司从高光ABS材料入手，大胆创新，采用了突破性的ABS改性关键技术，成功开发出了适用于大型液晶面板的高光免喷涂阻燃ABS材料。

    □上海锦湖日丽塑料有限公司宋治乾

    由高光免喷涂“黑又亮”树脂制成的液晶（LCD）电视外壳正以其高贵典雅、稳重大气的外观成为电视机厂商用来吸引消费者眼球的重要手段之一。正因如此，液晶面板材料的高性能化成为塑料改性企业的研究热点，使得市场上出现了3种高光免喷涂材料：无卤阻燃PC/ABS、ABS/PMMA和高光ABS。这3种材料各有优势和弊端，其中，无卤阻燃PC/ABS的阻燃性最好，能够满足欧盟电工委员会制定的针对电视机生产商的烛火标准(TS62411)要求（该标准于2009年4月出台，2010年7月开始在欧洲市场上实施）。但该材料的价格较贵，且在成型大尺寸和薄壁制件时，由于材料熔体粘度较大，容易产生熔接线，影响外观，这无疑对注塑机、模具和模温控制设备提出了更高的要求，从而导致前期设备成本高，进一步增加了生产成本。高光ABS和ABS/PMMA的优势是材料成本较低，但由于技术限制，它们的阻燃性只能达到HB级，即不能满足TS62411标准要求，这就意味着由它们成型的液晶面板不能用于出口到欧洲市场的电视机。

    针对上述问题，上海锦湖日丽塑料有限公司（以下简称“锦湖日丽”）从高光ABS材料入手，大胆创新，采用了突破性的ABS改性关键技术，成功开发出了两种适用于大型LCD面板的高性能阻燃ABS：HFA700G和HFA705G。它们兼具高光、免喷涂和高黑度等多种优点，且与现有面板材料相比，具有极高的性价比。其具体的优良特性如下：

    1.能满足各种成型要求

    HFA700G特别适用于成型40寸及以上尺寸LCD面板，其超高流动的特点最大程度地避免了大尺寸面板更易出现熔接痕和银丝的风险；HFA705G高耐候性和极佳的热稳定性拓宽了加工窗口，配合现有的E-MOLD技术，其外观可与ABS/PMMA相媲美。

    2.外观更黑更亮

    锦湖日丽研发团队通过长期实验突破阻燃ABS“黑又亮”关键技术，通过特殊的螺杆组合和配色技术，使材料满足光泽度(20°)>98，黑度L<27.5的要求，实现了黑度和亮度的完美结合。通过与传统阻燃ABS和高光PC/ABS对比，其外观更高贵典雅，镜面效果更突出，使免喷涂的特点得到了淋漓尽致地体现。

    3.满足烛火标准

    锦湖日丽“黑又亮”阻燃ABS与普通高光ABS相比，阻燃性可达到V0级，从而满足了IECTS62411烛火实验标准。

    4.高耐候性

    根据ASTMD4459标准，HFA705G制件经氙弧灯照射300h，色差DE<2.0，在日光照射下也具有极佳的颜色稳定性。

    5.成本优势

    锦湖日丽免喷涂高光、耐刮擦阻燃ABS推出时间短，但是却能迅速占领市场，这是与其成本低也是其最大的优势分不开的。该材料的价格比普通高光PC/ABS和ABS/PMMA低20%~25%，目前已经在海尔32寸以上液晶面板中获得了成功应用。可以预见，在当前LCD面板薄利化的大趋势下，该材料必将受到越来越多的关注。

    锦湖日丽阻燃ABSHFA系列产品与高光PC/ABS性能对比

测试项目 测试条件 / HFA705G，免喷涂、高光阻燃、高耐候 HFA700G，免喷涂、高光阻燃 HFA705，普通黑色阻燃 市场有售的一种高光PC/ABS
拉伸强度 50mm/min 45 43 45 67
弯曲强度 3mm/min 58 55 58 90
弯曲模量 3mm/min 2100 2100 2100 2400
缺口冲击强度 3.2mm 150 200 180 400
MFR 200℃*5kg 4.5 10 4.8 /
230℃*5kg 42 / 45 25
阻燃性 2.0mm V0 V0 V0 V0
光泽度 20º 98 100 85 96
铅笔硬度 500g HB HB HB B
黑度 D65 27.5 27.3 28.7 27.8
氙灯老化--色差 300h 1.8 9.2 2.5 2.4

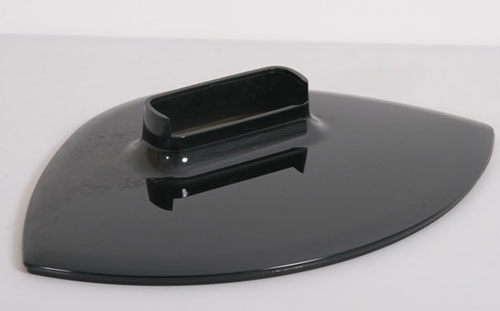

海尔采用锦湖日丽HFA705G材料成型的LCD面板和TV底座

海尔采用锦湖日丽HFA705G材料成型的LCD面板和TV底座
