搜索:
北京大学庞全全教授团队 Adv. Mater.: 氟化微畴调控-聚阳离子基固态聚合物电解质用于高电压全固态锂金属电池
2025-03-14  来源:高分子科技

  锂离子电池(LIB)推动了便携式电子设备、电动汽车和航空航天应用的快速发展。然而,LIB的进一步市场渗透面临着能量密度和安全方面的挑战。作为高能量密度的有前途的替代品,锂金属电池因其高容量和低氧化还原电位而引起了广泛关注。然而,基于液态电解质的锂金属电池的发展受到锂枝晶生长、电解质泄漏和易燃性的阻碍。因此,具有高机械和(电)化学稳定性的固态电解质(SEs)被认为是解决这些问题的解决方案。与无机陶瓷SEs相比,固态聚合物电解质(SPEs)与电极颗粒表现出紧密的固-固接触、易成膜和高可加工性。SPEs通常表现出较弱的晶界效应和较低的表面粗糙度。然而,SPEs仍面临着许多挑战,例如锂离子迁移率低、电化学和热稳定性差。因此,要开发适用于高性能锂金属电池的下一代SPEs,必须系统研究分子内相互作用,并以此为基础优化分子结构设计


  近期,北京大学材料科学与工程学院庞全全教授团队基于氟化微畴调控策略,设计了一种以聚烯丙基咪唑为主要骨架的共聚物电解质PCSE,它基于氟化微区阴离子锚定(FMAT)效应,同时实现了室温下的高离子电导率、锂离子迁移数和氧化稳定性。其中咪唑片段赋予有效的离子溶剂化和高热/化学稳定性,而氟化微区不仅增强了氧化稳定性,还与咪唑阳离子协同作用,通过氢键和离子-偶极相互作用对阴离子锚定,从而增加了锂离子迁移数。此外,氟化链段可优先在锂金属表面还原,并形成富含氟化锂的固态电解质界面(SEI)。该电解质25 °C时具有1.4 mS cm–1的高离子电导率和高Li+迁移数(0.5),以及超高氧化稳定性(>5.5 V)。适配高镍LiNi0.8Co0.1Mn0.1O2正极的锂金属电池在截止电压为4.4 V1000次循环后的容量保持率为80.2%。所述氟化微畴调控方法为高电压固态聚合物电解质提供了新的构建方法和分子作用机制,为实现高能量密度和高安全性的固态锂金属电池提供理论基础和材料支撑。


  相关研究成果以“All-Solid-State Lithium Metal Batteries with Microdomain-Regulated Polycationic Solid Electrolytes”为题发表在际期刊《Advanced Materials》上。


1.氟化微畴调控的设计原则


  共聚物PCSE以高极性1-烯丙基-3-甲基咪唑(AMI+)(三氟甲烷磺酰基)酰亚胺(TFSI?)离子液体单元(表示为AT)作为骨架的主要片段,其高极性可促进锂盐的解离,从而促进Li+和阴离子的溶剂化(1a)。与传统的聚醚SPE相比,咪唑离子液体片段可保证更高的热和()化学稳定性。引入N,N''-亚甲基双丙烯酰胺(MBA)作为交联剂,促进聚合物链之间的桥接并提高机械完整性。引入具有丰富吸电子氟基团的2,2,3,4,4,4-六氟丁基丙烯酸酯(表示为6F)AT共聚。该高氟片段由于“氟效应”(即强分子内CFn-CFn相互作用)而形成氟化微区,并通过氢键(Oδ?-Hδ+)和离子-偶极子(TFSI?-Cδ+F3)相互作用实现对TFSI?阴离子的锚定。FMAT效应会促进Li+-TFSI?的解离并增强离子电导率,同时增加锂离子迁移数。事实上,设计共聚阳离子电解质(co-PCSEs)的原理与设计陶瓷氧化物/硫化物固态电解质的原理相同:对于陶瓷SEs,主链-阴离子[MXn]多面体亚晶格(M:金属;X:阴离子)-基于“阳离子-阴离子”库仑相互作用为锂离子提供“固态溶剂化”;主链基本上被固定,因此只有Li+才能沿着有序晶体通道扩散(图1b)。类似地,对于co-PCSEs,主链为聚阳离子链和相关阴离子(AMI+- TFSI?-基于Li+-TFSI?相互作用为锂离子提供“固态溶剂化”,需要以某种方式设计以固定TFSI?阴离子,以便优先考虑锂离子沿无序通道扩散(图1c)。这里的关键是限制TFSI?的移动性,即通过所描述的FMAT效应,限制阴离子的移动并削弱Li+-TFSI?键合,增加锂离子的迁移(图1c)。

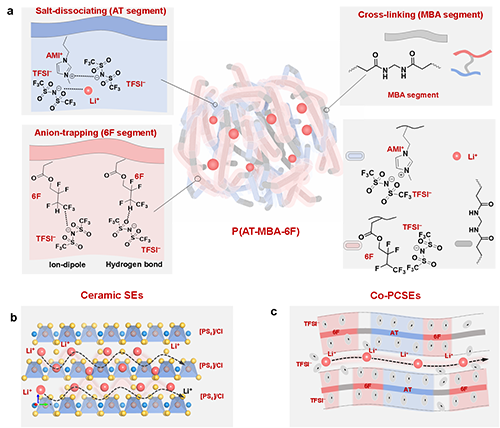

基于氟化微畴调控策略以及类比无机电解质所设计的高性能SPE的示意图。


2.分子作用机制


  通过拉曼光谱研究了TFSI?阴离子与不同片段之间的相互作用。图2a展示了不同PCSETFSI?阴离子中N-S的拉曼谱带。与其两种PCSE相比,P(AT-MBA-6F)中的谱带明显向较低的波数移动(中心位于741.0 cm?1 vs. ~742.5 cm?1)。对TFSI?谱带的详细量化表明,P(AT-MBA-6F)的链-TFSI?比例远高于P(AT-MBA)P(AT-MBA-0F)82% vs. 51%45%),这归因于6F单元对阴离子的锚定效应。此外,P(AT-MBA-6F)Li+-TFSI?比例的降低也表明LiTFSI的解离得到促进,有利于Li+的扩散。


  19F NMR光谱进一步验证了TFSI?阴离子与6F链段之间的相互作用(图2b)。与P(AT-MBA-6F) 相比,P(AT-MBA-6F)19F NMR峰在?80 ppm左右(归因于TFSI?)处向上移动,表明电子云密度增加,因此氟的屏蔽作用更强,这表明由于氟效应6F链段对TFSI?的作用更强。事实上,2cDFT计算表明TFSI?6F的结合相互作用比与0F的结合相互作用更强(97.1 vs. 69.5 kJ/mol)。P(AT-MBA)P(AT-MBA-0F)相比,P(AT-MBA-6F)7Li NMR光谱显示出更正的化学位移,表明锂离子周围的电子屏蔽较少,因此锂离子溶剂化程度较低,有利于锂离子迁移。事实上,P(AT-MBA-6F)表现出比P(AT-MBA)P(AT-MBA-0F)更高的锂离子扩散系数(4.1×10-8 cm2 s?1vs. 3.1×10-8  2.9×10-8 cm2 s?1) (2e),然而,19F NMR测量表明P(AT-MBA-6F)表现出比P(AT-MBA)P(AT-MBA-0F)低得多的TFSI?扩散系数(5.6×10-9 cm2 s?1 vs. 1.67×10-8  1.61×10-8 cm2 s?1;图2f)。这些结果综合表明6F可以有效地锚定TFSI?阴离子。与6F的相互作用越强,TFSI?Li+的相互作用越弱(即被视为与TFSI?的竞争相互作用),这将促进更快的Li+扩散和更容易的Li+脱溶化(因为Li+主要被PCSE中的TFSI?溶剂化)。鉴于聚合物链中高度氟化的链段的作用,通过小角度X射线散射(SAXS) 研究进一步观察到co-PCSE中存在微相分离结构。与P(AT-MBA)P(AT-MBA-0F)没有任何散射峰形成鲜明对比的是,P(AT-MBA-6F)0.47 nm-1处呈现出明显的主散射峰(图2g),这表明形成了周期性的微畴区,表明会引发多阳离子和氟化微域之间的微相分离,形成助于提高锂离子扩散通道的片段移动性和连续性。


  PCSEs中的离子传输机制很复杂,目前报道的包括载体扩散、跳跃扩散和结构扩散。对于盐浓度较低的同型PCSE,主要发生载体扩散,这是指锂离子与其TFSI?配体一起扩散(图2h),这导致锂离子迁移数较低。然而,考虑到P(AT-MBA-6F)中的大部分阴离子被6F片段锚定,Li+可能主要通过结构扩散机制扩散,该机制涉及瞬态部分TFSI?-配体交换和配位重组(图2h)。这种假设的结构扩散是因为FMAT效应限制了TFSI?阴离子的迁移。P(AT-MBA-6F)的这种起源与在盐浓缩的均相PCSEs中观察到的起源不同,后者归因于高盐浓度(这在一定程度上降低了锂离子的迁移率)形成了密集的Li+-TFSI?聚集体。尽管如此,P(AT-MBA-6F)中仍应有一部分未被锚定的TFSI?阴离子允许载体Li+扩散。


图2 共聚阳离子基固态聚合物电解质中的分子相互作用的表征。


3.适配高电压正极材料的锂金属电池性能


  通过原位聚合,使用P(AT-MBA-6F)组装的LiNi0.8Co0.1Mn0.1O2|Li电池在截止电压为4.4 V0.2C条件下循环500次后的容量保持率为98.1%(图3a, b0.5C条件下循环200次后的容量保持率为90.8%(图3c。此外,对适配具有更苛刻的LiNi0.9Co0.05Mn0.05O2(Ni90)正极的测试表明,P(AT-MBA-6F)截止电压为4.6 V时依然可以稳定运行。倍率测量表明,在 0.1 C0.2 C0.5 C1.0 C 和 2.0 C 的倍率下,容量分别为 230210178.6150.1 和 75 mA h g-1(图 3de)。该研究成果为下一代兼具高电压、高锂离子迁移数和高离子电导率的聚合物电解质的分子设计提供了参考。

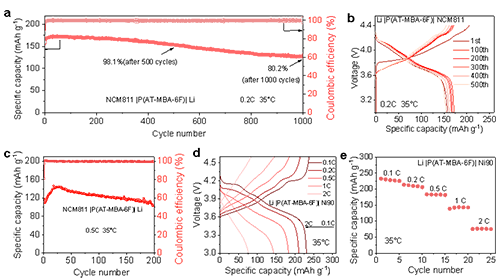

基于氟化微畴调控的的高电压锂金属电池性能。


  文章信息

  Guo Ye,Xufeng Hong,Mengxue He,Junjie Song,Lujun Zhu,Chengxi Zheng,Yue Ma,Yun An,Kaier Shen,Weize Shi,Yongfeng Jia,Muhammad Burhan Shafqat,Peng Gao,Dingguo Xia,Fangfang Chen,Quanquan Pang*, All-Solid-State Lithium Metal Batteries with Microdomain-Regulated Polycationic Solid Electrolytes,Advanced Materials, 2025, 2417829.

  https://doi.org/10.1002/adma.202417829


  通讯作者简介:

  庞全全教授,北京大学材料科学与工程学院特聘研究员,博士生导师。202020212023年科睿唯安交叉学科高被引科学家,2022年、2023斯坦福大学全球2%顶尖科学家。获海外高层次人才计划青年项目,十四五重点研发计划新能源汽车重点专项青年首席科学家,主持国家十三五重点研发计划政府间合作重点专项目、基金委重大研究计划培育项目等。以第一/通讯作者在NatureNat. EnergyJouleJACSPNASNat. Commun.Angew. Chem.Adv. Mater.等杂志发表多篇论文,多篇入选ESI热点论文和高被引论文。担任EcoMatRare MetalEnergy Materials AdvanceCarbon Energy等杂志青年编委十四五科技部重点研发计划新能源汽车重点专项青年科学家


  第一作者简介:

  叶国,北京大学博士后,在高电压固态聚合物电解质、柔性聚合物材料、自愈合聚合物电解质的设计与构筑并用于电池、超级电容器、柔性电子等领域具有深厚的研究基础,具有丰富的聚合物制备及表征经验,以第一作者在JACSAdv. Mater.Adv. Funct. Mater.Mater. Horiz.等国际期刊发表SCI论文10篇。


  团队招聘:北京大学庞全全团队(pang-eetl-pku.com)在招生新电池体系方向(固态电池、储能电池、硫系电池)方向的博士后,团队将提供最佳的科研平台和待遇,请有志之士联系qqpang@pku.edu.cn

版权与免责声明:中国聚合物网原创文章。刊物或媒体如需转载,请联系邮箱:info@polymer.cn,并请注明出处。
(责任编辑:xu)
】【打印】【关闭

诚邀关注高分子科技

更多>>最新资讯
更多>>科教新闻
