黄渤海实验室吕阳、姬忠莹 Mater. Horiz.:基于碱诱导分子聚集策略快速制备复杂管状水凝胶结构
2024-11-08 来源:高分子科技
通过简单、通用的方法快速构筑具有任意结构复杂性和可控直径的管状水凝胶结构长期以来面临着巨大的挑战。近期,烟台先进材料与绿色制造山东省实验室(简称黄渤海实验室)精密制造材料与技术团队受蜘蛛丝变性能力的启发,提出了一种通过高浓度碱诱导聚乙烯醇/离子液体(PVA/ILs)溶液络合而实现快速凝胶化的新策略,即碱诱导分子聚集(AMA)以应对挑战。该策略能快速制造出直径可调、厚度可控、拉伸强度高达1.1MPa、断裂伸长率超过600%的管状水凝胶结构。如图1所示,与蜘蛛丝的流动诱导结晶实现快速液-固转变类似,通过碱诱导PVA分子链羟基的去质子化并与离子液体中阳离子的络合而实现快速凝胶化。分子动力学模拟表明,体系中的相变发生在0.5 ns以内。更为重要的是,两种溶液的扩散具有方向性,即总是从碱扩散向PVA/ILs中,这种特殊的具有方向性的扩散使其能较易的通过挤出式3D打印制造腔体结构,为简单快速制造管状水凝胶结构提供了巨大的潜力。
图1. 受蜘蛛丝的快速固化过程启发,制备管状水凝胶结构的示意图及分子动力学模拟

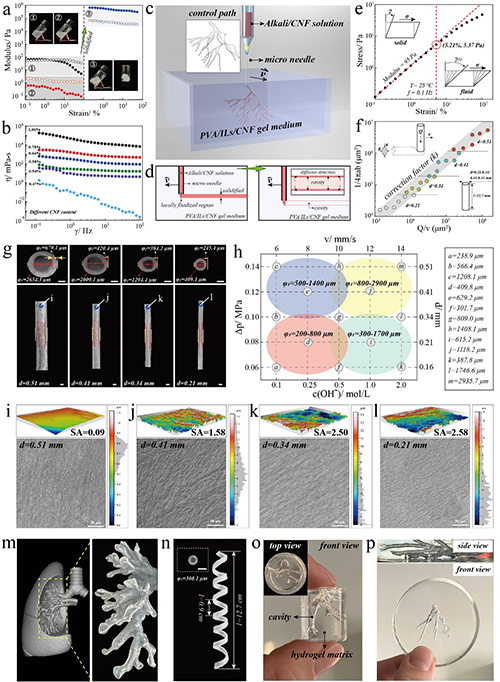

图2展示了PVA/ILs液体的流变学行为以及基于AMA策略的快速凝胶化能力。当高浓度碱从打印针头注射到PVA/ILs中后,由于特定的扩散方向使其在针尖划过的原始位置留下空腔,这种独特的制备管状水凝胶的方法是其他报道中不曾具备的。通过控制相关参数可以得到直径在200-3000μm之间的管状水凝胶,且具有制备复杂中空结构模型的能力。
图2. PVA/ILs溶液的流变学性能及在介质中稳定直书写和制备中空水凝胶结构。
原文链接:https://pubs.rsc.org/en/content/articlelanding/2024/mh/d4mh01291g
版权与免责声明:中国聚合物网原创文章。刊物或媒体如需转载,请联系邮箱:info@polymer.cn,并请注明出处。
(责任编辑:xu)
相关新闻
- 兰州大学吕少瑜、卞凤玲 AFM:水下长寿命室温磷光水凝胶 2024-11-08
- 四川大学熊锐/中山大学吴嘉宁 Adv. Mater.:梯度手性结构构筑仿生多功能水凝胶 2024-11-06
- 西安交大和玲/潘爱钊课题组 ACS AMI:用于古象牙文物临时加固和保护的钙基矿化水凝胶材料 2024-11-06
- 希腊FORTH研究所E. Filippidi、李本科 Macromolecules:流变学研究金属离子配位双网络弹性体 2024-09-20
- 上海交大俞炜教授课题组 Angew:利用弱动态反应开发具有超高耗能的超支化类玻璃高分子 2024-04-26
- 西安交大徐光魁教授课题组 JMPS/Acta Biomater.:细胞塑性与各向异性标度律响应的变化与不变性 2024-04-24
