北京师范大学闵锐、王茁 ACS AMI:聚合物微光纤智能传感器实现可穿戴心肺监测与行为感知
2024-02-21  来源:高分子科技

  可穿戴设备以其灵活性高、实时监测能力强、使用便捷等优点,在医疗康复、健康监测、物联网、人机交互等领域展现出日益强大的应用潜力。近日,北京师范大学闵锐、王茁团队等联合葡萄牙阿威罗大学Carlos Marques教授和巴西Arnaldo Leal Junior教授课题组报道了一种聚合物微光纤智能传感器,以实现可穿戴的心肺监测与行为感知。如图1所示,该论文提出了一种基于波浪结构聚合物微光纤(WPOMF)的新型可穿戴智能传感器,用于人类的心肺功能和行为感知。该传感器将高分子聚合物光纤材料制备成波浪形微结构,使得WPOMF传感器具有更强的拉伸性能和更高的检测灵敏度。基于WPOMF传感器的心肺和行为监测实验证明了WPOMF传感器在执行可穿戴任务时的高灵敏度和高稳定性潜力。此外,AI辅助医学关键词发音识别实验证明了AI技术与WPOMF传感器结合的可行性,可以有效提高传感器作为可穿戴设备的智能化程度。WPOMF传感器作为一种微光纤智能传感器,在疾病监测、康复医学、物联网等领域具有广阔的应用前景。

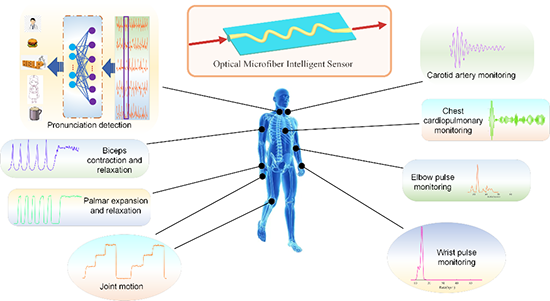

1 聚合物微光纤智能传感器及其应用示意图

图源:ACS Applied Materials & Interface (2024)

https://doi/10.1021/acsami.3c16165 (Fig. 1,2)


  可穿戴式多功能传感器在生物医学应用和健康监测等方面具有巨大的应用潜力,正在引起广泛关注。目前,常用的可穿戴设备的应用场景包括各种物理生化信息的感知和检测,如心率、呼吸、血氧、关节活动、足底压力、血糖、汗液成分等。基于电容和压阻设备的传感器已被广泛用来监测人体生理信号,例如手腕脉搏、心跳和手指脉搏。然而,这些设备仍然存在电磁辐射、灵活性低等问题,影响可穿戴体验。可穿戴传感器应具备良好的生物兼容性、轻薄便携、灵活的传感范围和优越的拉伸性能等特点,同时器件制备应简单、成本低,适合大规模生产。上述要求激发了研究人员对光学传感器的研究热情。近年来的研究表明,光纤可穿戴传感器具有高灵敏度、高精度、抗电磁干扰的潜力,且直径从亚微米到几百微米的光纤配置灵活易制备。


  光纤布拉格光栅(FBG)传感器是常用的光纤传感器之一。近年来FBG因其结构简单、成本低廉而被应用于生物医学领域,但由于二氧化硅光纤属于刚性材料,FBG传感器只能检测小范围的应变,在人体生理信息检测中的应用受到限制。具有高灵敏度、低损耗和高机械强度的微光纤对于人体生理信息检测也很有优势,但目前大部分研究都集中在二氧化硅光纤为基础的微光纤。二氧化硅微光纤容易断裂,易伤害人体,这在可穿戴传感器中是必须克服的问题。聚合物光纤的出现为解决上述问题提供了一条重要途径,聚合物材料由于其优异的拉伸性能、简单的设计和生物相容性,在可穿戴光纤器件的应用中具有巨大的潜力。高分子材料比较柔软,能有效避免对人体的伤害,并且聚合物光纤具有柔韧性高、熔点低等优点,采用自拉伸热熔法将聚合物光纤拉制成不同形状和直径的难度小,因此非常适合作为可穿戴传感器的主要材料。聚合物材料和微光纤的上述优点适合人体微弱生理信号的检测,然而目前还没有此类型传感器能够实现该功能,因此本研究结合聚合物材料和微光纤的优势,实现可穿戴式人体心肺与行为智能感知目标。


聚合物微光纤智能传感器制备与性能测试 (a) 传感器制备; (b) 传感器拉伸与恢复实验; (c) 传感器重复拉伸实验; (d) 传感器波浪结构显微照片。图源:ACS Applied Materials & Interface (2024)

https:// doi/10.1021/acsami.3c16165 (Fig. 3,4)


  图2展示了WPOMF传感器的制备过程与测试结果。本实验将直径为250 μm的聚合物光纤放置在160 °C加热平台上,同时,光纤的左右两端被两个位移平台以20 μm/s的速度同步反向拉动,光纤自身慢慢形成锥形微结构。随后将前驱体和固化剂按照10:1的质量比充分混合,制备PDMS溶液涂刷在光纤的微结构上,并拉伸其原始长度的10%,释放后形成波浪结构。图2b显示了五个不同批次WPOMF传感器的步进拉伸和恢复过程,传感器的拉伸应变从原始长度变化到100%,然后回到原长度,步长为20%。数据拟合结果表明,拉应变增大过程拟合度为97.32%,拉应变减小过程拟合度为96.48%,表明不同批次传感器的性能一致性。1200次重复拉伸实验表明该传感器可保持良好的输出性能一致性,如图2c所示, 拉伸过程中选择的三个随机时刻输出也进一步证明了传感器良好的稳定性。图2d显示了五个传感器波形结构的显微照片,不同批次传感器的波形波长误差和幅度误差可分别控制在78 μm32 μm以内,一致性良好。

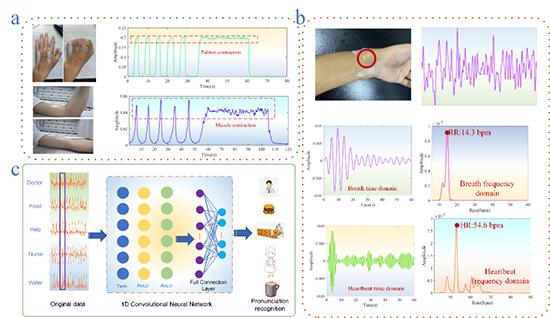

聚合物微光纤智能传感器应用实验 (a) 传感器行为测试实验;(b) 传感器手腕脉搏测试;(c) 一维卷积神经网络辅助的传感器发音识别实验。图源:ACS Applied Materials & Interface (2024)

https:// doi/10.1021/acsami.3c16165 (Fig. 5,7,8)


  图3展示了聚合物微光纤智能传感器部分应用实验结果。行为监测是WPOMF 传感器的重要应用。论文着重报道了WPOMF传感器在人体可穿戴关节、肌肉、发音等实验中的行为监测结果,该传感器的出现有望为康复训练和临床医疗提供更加便捷、准确的实时数据。图3a展示了将WPOMF传感器应用在手背与肱二头肌进行行为监测的实验结果,WPOMF传感器可以完整记录被试者手掌伸展、放松及肱二头肌收缩和松弛的状态。心肺功能监测也是可穿戴传感器的重要应用,人体的上肢距离心脏较近,上肢脉搏是监测心肺功能的重要指标。图3b展示了WPOMF传感器手腕脉搏测试结果,将采集到的60秒原始信号通过傅立叶变换提取出心率和呼吸率信号。此外,为了全面提升WPOMF传感器的传感性能和应用范围,文章构建了AI辅助的传感器智能传感系统。准确识别医学关键词,如“help”、“doctor”等,对于提高长期卧床患者的医疗监护效率至关重要,因此WPOMF传感器被附着在志愿者的喉咙上,用来捕捉喉部肌肉在发音时的细微运动。为了表征不同发音的分类结果,文章使用如图3c的一维卷积神经网络进行数据处理,混淆矩阵表明基于神经网络的发音识别准确率达89%,验证了基于WPOMF传感器发音识别有效性。


  与现有的应用于生理信号监测的硅基光纤或微光纤传感器不同,该工作结合了高分子聚合物材料和微光纤的优点,首次制备出用于生理信号和行为信息监测的智能WPOMF传感器,所制备的聚合物微光纤被设计成柔性波浪结构,具有高拉伸性能和检测灵敏度。心肺和行为检测实验证明了WPOMF传感器在执行可穿戴任务时具有高灵敏度和稳定性潜力。人工智能辅助医学关键词发音识别实验验证了人工智能技术与WPOMF传感器集成的可行性。在未来的工作中,我们要将WPOMF传感器进一步构建成光电混合传感系统,全面实现更为便捷的可穿戴监测,并继续深化WPOMF传感器与人工智能技术的深度融合,从而提高WPOMF传感器在医疗监控、物联网等领域应用的智能化水平。本文报道的可穿戴智能传感器未来必将在物联网、健康监测、人机交互等领域发挥重要作用。


  该工作以“Optical Microfiber Intelligent Sensor: Wearable Cardiorespiratory and Behavior Monitoring with Flexible Wave-Shaped Polymer Optical Microfiber为题目发表在ACS Applied Materials & Interfaces上。北京师范大学博士后王茁为论文第一作者,闵锐副研究员为论文通讯作者。该研究得到了国家自然科学基金、国家重点研发计划等基金支持。


  原文链接:https://doi.org/10.1021/acsami.3c16165
