水凝胶的增韧一直是备受关注的问题,20多年前提出的基于双网络水凝胶的能量耗散机制引领了强韧水凝胶的发展,但能量耗散无法快速恢复使得这些水凝胶具有较大的滞后性,这限制了其发展。纯弹性凝胶虽然具有极优异的回弹性,但其弱的力学性能还不能让人满意。简单实现高韧性,高回弹性的结合依然是水凝胶等软材料实际应用中的必要条件。
最近,上海交通大学王新灵教授团队将传统双网络水凝胶中第一网络的化学交联点替换为物理缠结点制备得到了高缠结双网络(HEDN)水凝胶。这种滑动缠结结构使水凝胶网络在拉伸过程中形成高度均匀的取向结构,在90%含水量下,其拉伸强度高达3 MPa,断裂能达到8340J m-2,应变硬化能力可达47.5。此外,该水凝胶通过基于熵减形式的能量存储获得了几乎100%的可逆回弹能力。高缠结双网结构不仅克服了水凝胶高韧性和低迟滞之间的矛盾,更重要的是,它为缠结结构在高性能水凝胶中的应用提供了新的思路。论文的第一作者为上海交通大学化学化工学院博士生朱瑞鑫,相关成果以“Tough double network hydrogels with rapid self-reinforcement and low hysteresis based on highly entangled networks“为题,发表在Nature communications上。
水凝胶的力学性能

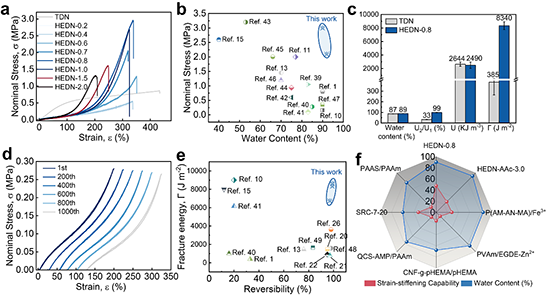

这种不采用任何能量耗散结构的纯弹性水凝胶具有非常优异的力学性能,在90%的含水量下可以获得接近3MPa的拉伸强度,大于8000 J/m2的断裂能以及几乎100%的回弹性。同时,这种网络结构也获得了类皮肤的物理性质—应变硬化,其应变硬化能力高于现有的绝大部分应变硬化水凝胶。

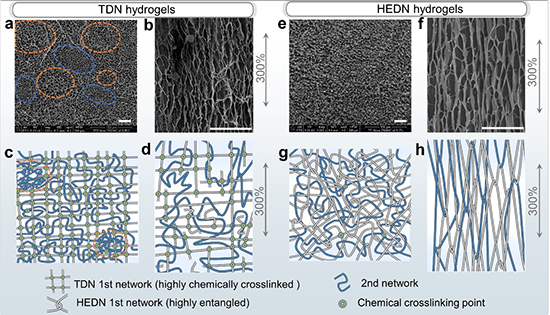

由于密集的可滑移的物理缠结,含缺口的水凝胶在拉伸时可形成裂纹钝化区,这避免了应力集中,阻止了裂纹发展,因此其具有高的断裂能。
HEDN水凝胶不含有任何能量耗散结构,外力拉伸水凝胶所施加的能量用于分子链的取向,撤去外力后,由于高分子链熵增的本质水凝胶网络会恢复至最初始的状态,因此,该水凝胶具有近乎完美的弹性。
原文链接:https://doi.org/10.1038/s41467-024-45485-8
- 贵州大学谢海波教授/张丽华副教授 CEJ:多功能壳聚糖基聚离子液体双网络水凝胶电解质用于超级电容器和应变传感器 2024-08-30
- 湖南工业大学许建雄课题组《Nano Energy》:基于锂水合离子掺杂双网络水凝胶的摩擦纳米发电机用于低温生物力学传感和能量收集 2024-03-29
- 安徽大学张朝峰教授团队 AFM:用于宽温域锌-碘电池的离子选择透过性水凝胶电解质 2024-03-15
- 不列颠哥伦比亚大学姜锋团队 Adv. Mater.:强韧水凝胶制备新策略 2024-03-28
- 上海交大林秋宁/朱麟勇课题组《Nat. Mater.》:水凝胶技术突破 - 高强韧水凝胶材料唾手可得 2023-08-22
- 北工大赵治、宋晓艳教授团队《Adv. Sci.》:具有多级耦合能量耗散网络的超强韧水凝胶 2023-07-31
- 宁波大学王宗宝教授团队 Macromolecules:保留shish晶体的高缠结超高分子量聚乙烯薄膜热拉伸过程中的结构演变研究 2024-04-01
