随着社会的高速发展,人们对聚合物材料的使用性能提出了更高的要求,同时这些材料引起的环境污染问题也引起了人们越来越多的关注。聚合物材料的全生命周期设计成为了一种有效的解决方案,其中包括实现材料制备过程的节能化、功能应用的高性能化以及服役后的可利用性。为此,近年来,中国科学院长春应用化学研究所唐涛研究员课题组将反应性增塑和反应诱导相分离与超临界CO2发泡技术相结合,提出了“增塑-发泡-增强”(PFR)结构功能一体化策略,成功制备出兼具高性能和可再加工性的聚氯乙烯/聚脲纳米复合泡沫(Chem. Eng. J. 2022, 450, 138071.)、聚苯醚/聚脲纳米复合泡沫(Compos. Commun. 2023, 40, 101589.)以及苯乙烯-丙烯腈共聚物/聚脲纳米复合泡沫(Compos. Part B 2023, 264, 110908.)。PFR策略不仅可以显著改善聚合物的熔融加工性和超临界发泡性能,而且由于原位形成了独特的纳米级海-岛微相分离结构,所得纳米复合泡沫展现出优异的机械性能、耐溶剂性、形状记忆以及可再加工性,实现了材料结构设计上热塑性与热固性的有机结合。这类轻质高强泡沫材料在航空、航天、舰船、陆上交通运输、建筑等领域具有广阔的应用前景。
氯化聚氯乙烯(CPVC)作为一种应用前景广阔的新型工程塑料,具有比PVC更为出色的综合性能。然而,由于熔体粘度高且热稳定性仍然相对较差,其难以采用超临界发泡制备出轻质、高性能泡沫材料,并且不适于通过机械回收。同时,在化学回收中也容易生成强毒性化合物二噁英的前驱体氯代芳烃化合物。目前,对于PVC等含氯聚合物的化学回收,主要是先利用金属氧化物或强碱脱氯,再通过碳化回收,制备功能性碳材料。然而,低效率以及大量金属残留又带来了新的问题。而且,以上回收方法,都会破坏材料原有的3D微结构。因此,含氯聚合物基材料的全生命周期设计,目前仍面临较大挑战。
图1 CPVC/PUA纳米复合泡沫的制备工艺和升级回收示意图

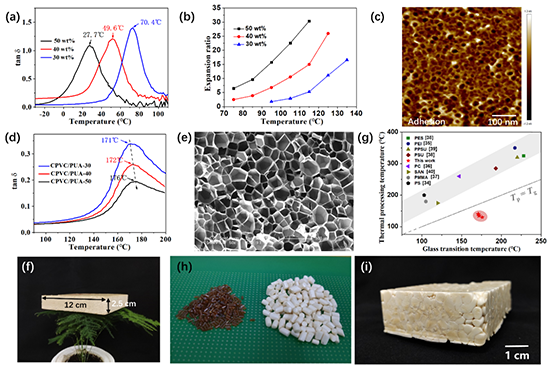

图2 CPVC/PUA纳米复合泡沫的制备及其结构表征

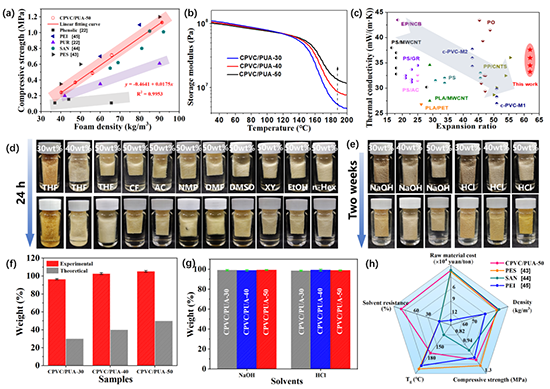

图3 CPVC/PUA纳米复合泡沫的机械性能、隔热性能、耐溶剂性能和耐强酸强碱性
图4 CPVC/PUA纳米复合泡沫的耐烧蚀性能

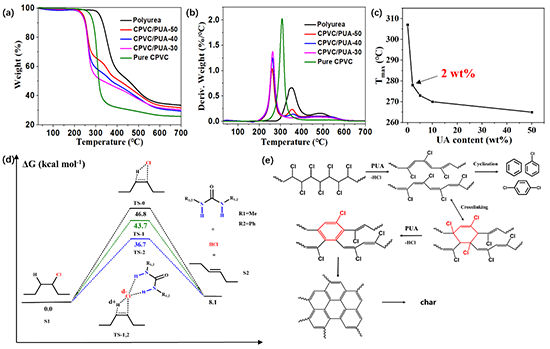

图5 PUA原位催化CPVC交联成碳机理
图6 CPVC/PUA纳米复合泡沫升级回收制备碳泡沫及其电磁屏蔽性能
原文链接:https://www.sciencedirect.com/science/article/pii/S1359835X23005079?via%3Dihub
- 浙江大学刘平伟、王青月 Macromolecules: 废弃聚烯烃氧化升级回收制动态交联弹性体 2024-10-28
- 江苏海大宇平/中国科大余彬 Small:刚柔并济构筑高性能含硅咪唑型聚亚胺及其升级回收为强粘合剂 2024-10-16
- 北京化工大学胡君/法国巴黎高科李敏慧 Matter:高性能聚硫辛酸基热固性环氧树脂及其升级回收策略 2024-09-11
- 桂林理工大学张发爱教授团队 Macromolecules:具有动态六重氢键的高韧性和本征型自愈合交联聚脲弹性体 2024-03-14
- 四川大学雷景新教授、江亮副研究员 Macromolecules:具有可调节的机械性能、可循环回收和3D形状重构的环氧基聚脲 2024-01-08
- 哈工大赫晓东、矫维成团队 CEJ:具有静态平米级除冰和动态防冰性能的耐久型聚脲防冰涂层 2023-11-21
- 北林李建章教授、西南林大徐开蒙教授等 NML:基于生物质细胞壁微纳结构界面控制的先进功能电磁屏蔽材料研究进展 2024-10-09
