东华大学俞建勇院士团队李发学/高婷婷课题组 AFM：一种成本效益高、水蒸发性能优异且具有稳定拒盐能力的界面光蒸汽转化材料
2022-06-17 来源：高分子科技
随着工业的快速发展和人口的大量增长，淡水资源短缺已成为一个日益严重的全球性危机。为了解决这个问题，以太阳能为主的界面光蒸汽转化技术被认为是一种绿色清洁的水净化方式，有望实现高效无污染的淡水资源供给。然而，界面光蒸汽转化材料在实际应用中一直受到表面盐积累问题的限制，另外复杂的制备方法和昂贵的材料也制约了界面光蒸汽转化材料的实际应用前景。
图1. CB@SBS/棉织物的制备流程和太阳能水汽蒸发机理示意图
利用BFT法在棉织物上形成的CB@SBS层侧面和表面都具有分布均匀且相互贯通的孔洞（图2），其成孔机理为：表面涂覆有CB@SBS混合溶液的棉织物放入高湿环境中后，混合溶液中CHCl3强烈的挥发性造成了CB@SBS层表面温度的下降，引起了表面水滴的凝结，水滴的凝结会释放热量来补偿挥发所吸收的热量，从而达到平衡；如果这个过程持续很长一段时间，CB@SBS表面就会凝结足够多的水滴，覆盖整个表面；当CB@SBS/棉织物从高湿环境中取出后，表面的水滴会自主挥发，形成大小不一的孔洞（图1）。
图2. CB@SBS/棉织物的微观形貌

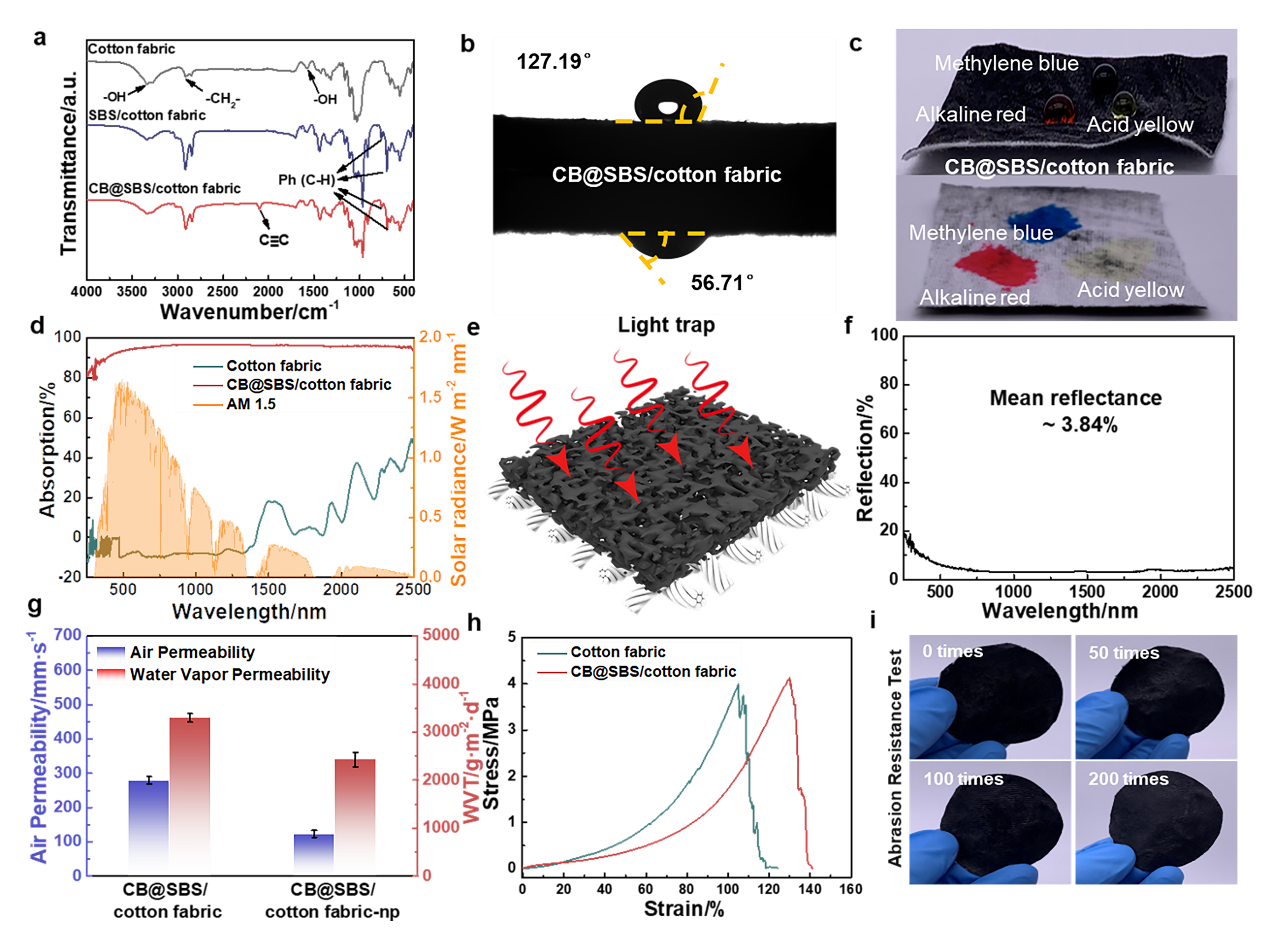

图3. CB@SBS/棉织物的水润湿性能、光吸收率、透气透湿性和机械性能

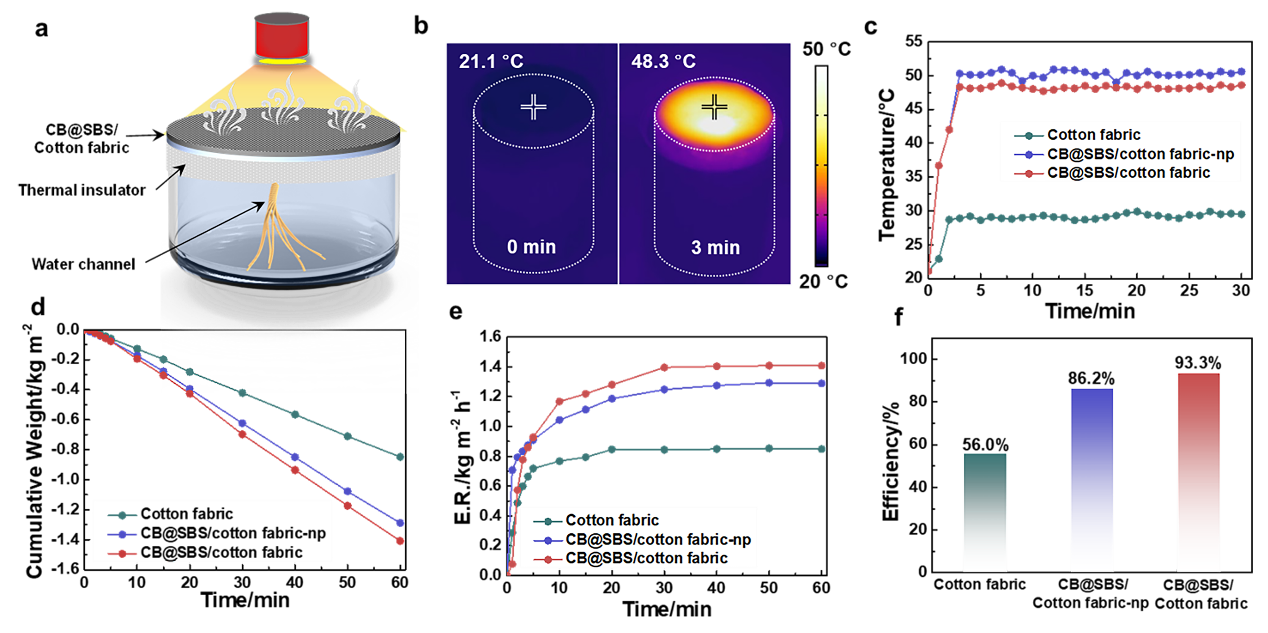

图4. CB@SBS/棉织物的光蒸汽转化性能
图5. CB@SBS/棉织物的拒盐实验
图6. CB@SBS/棉织物的户外水收集数据
原文链接：https://doi.org/10.1002/adfm.202113258
版权与免责声明：中国聚合物网原创文章。刊物或媒体如需转载，请联系邮箱：info@polymer.cn，并请注明出处。
（责任编辑：xu）
相关新闻
