伴随大健康产业的快速发展,以智能手环、可穿戴健康管理设备为代表的智能医疗类消费电子产品应运而生。从满足穿戴舒适度的角度出发,柔性压力传感器具有人体贴合性好、柔韧性高和可变形的特性,能够适应人体运动过程中对器件高变形能力和长使用寿命的需求。MXene材料拥有超高的电导率和灵活可调的层间距,是适合开发新一代柔性压力传感器的理想响应材料之一。然而,MXene材料在水-氧双重作用下易发生氧化,使得传感器和皮肤/汗液长期接触过程中,器件灵敏度和可靠性不断降低。
针对上述问题,西安工程大学杨杰/王琛教授研究团队采用纳米纤维素插层联合表面疏水改性策略,将细菌纤维素(Bacterial Cellulose,BC)引入到Ti3C2Tx MXene层间,并赋予BC/Ti3C2Tx (HBT)复合膜优异的耐水功能(图1)。细菌纤维的插入促使MXene片层被有效分离,膜层内部导电网络结构进一步优化,赋予HBT压力传感器高的响应灵敏度。同时,HBT薄膜表面优异的疏水性能可防止水分子的侵入,赋予传感器良好的耐水防潮能力,有效解决了MXene可穿戴传感器面临的响应性能降低问题。所研制的传感器可用于不同状态下人体全范围运动信号的实时、有效监测。该研究以“Water-Tolerant MXene Epidermal Sensors with High Sensitivity and Reliability for Healthcare Monitoring”为题发表在国际知名期刊ACS Applied Materials & Interfaces上,西安工程大学校聘副教授杨杰博士为本文通讯兼第一作者,王琛教授为共同第一作者。
图1 HTB复合传感薄膜的制备过程示意图
图2 HTB复合膜的(a, b)光学照片,(c)表面、(d,e)截面SEM显微图像和(f)元素分布。
图3 HBT薄膜复合膜化学组分分析(a)X-射线衍射图谱,(b)XPS全谱,HBT复合膜高分辨XPS谱图:(c)F1s谱和(d)F1s谱。

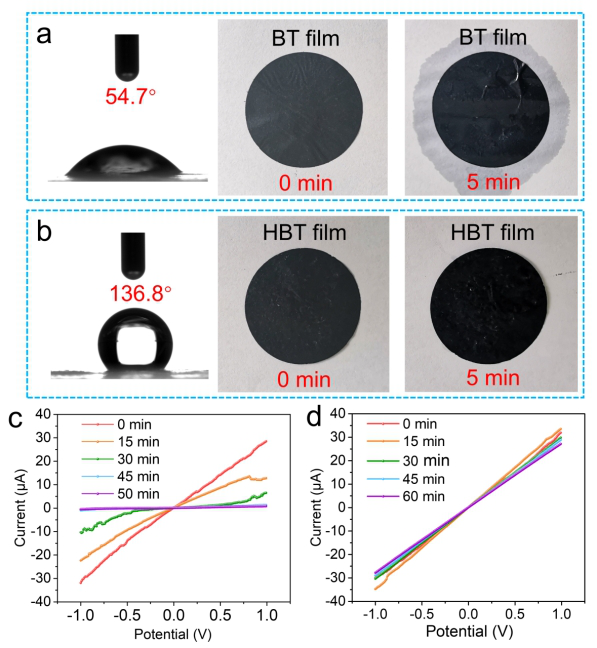

图4 BT复合膜和HBT复合膜疏水性能对比。(a)BT薄膜和(b)HBT薄膜表面水接触角和水中浸泡前、后光学照片,(c,d)BT和HBT薄膜电导率随水中浸泡时间变化关系曲线。
图5 HTB柔性压力传感器响应性能。(a)HBT压力传感器灵敏度曲线;(b)传感器在微小压力小的实时电流变化,(c)传感器检测限、(d)响应、恢复时间以及(e)循环稳定性.

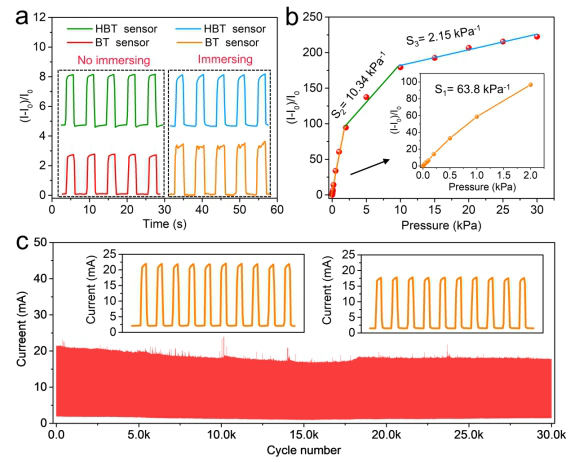

图6(a)BT和HTB柔性压力传感器在水中浸泡前、后的实时电流变化曲线对比,HBT传感器水中浸泡后的(b)灵敏度曲线和(c)循化寿命。
图7 HTB柔性压力传感器用于人体运动信号的检测。用于监测测(a)触摸、(b)膝盖弯曲、(c)发音以及(d)腕部脉搏信号,(e)用于识别运动前、后出汗状态下的面部表情。
论文信息:
Jie Yang,* Chen Wang, Liyuan Liu, Hongli Zhang, Jianhua Ma. Water-Tolerant MXene Epidermal Sensors with High Sensitivity and Reliability for Healthcare Monitoring. ACS Applied Materials & Interfaces 2022.
https://doi.org/10.1021/acsami.2c03731
- 江西理工大学张思钊课题组 IJBM:生物基气凝胶的多功能赋予及其协同优化 2024-09-10
- 广西大学王双飞院士、刘新亮副教授团队 Nano Energy:羟基配位效应构筑防潮抗菌纤维素摩擦电材料 2024-03-14
- UCLA陈俊教授 Adv. Mater.: 用于自适应呼吸监测的深度学习辅助面罩传感器网络 2022-05-23
- 杜学敏/李舟 Adv. Funct. Mater.:仿生超拉伸和高灵敏的结构色电子皮肤 2024-11-11
- 不列颠哥伦比亚大学姜锋教授、Peyman Servati教授《Nano Letters》:壳聚糖改性纤维素多孔结构用于可回收、高灵敏湿度驱动器及自动冷却纺织品 2024-11-01
- 西安工程大学刘呈坤教授团队 Nano Energy:具有高灵敏度和良好的循环稳定性的纤维基可视化应变传感器及其应用 2024-10-04
- 维拉诺瓦大学李波教授团队等 Nat. Commun.:一种简单有效的聚合物表面制备MXene涂层新方法 2024-12-05
