随着电子设备的广泛使用,电磁干扰(EMI)已成为现代社会的一个严重问题。强电磁干扰不仅会导致精密仪器失效,也会对人体健康带来危害。因此,能够降低或消除电磁干扰的电磁屏蔽材料引起了人们的广泛关注。其中,高温电磁屏蔽材料既能消除电磁干扰又能抵御高温,在先进航空、大功率发动机、电子电器等尖端科技领域有广泛应用前景。
传统铜或银等金属电磁屏蔽材料具有重量大、易生锈腐蚀、加工程序复杂等不足,限制了其在高温电磁屏蔽领域的应用。近年来电磁屏蔽导电高分子复合材料(CPC)因其重量轻、耐腐蚀、易加工等优点引起越来越多关注。但多数CPC玻璃化转变温度(Tg)较低,在高温如250 oC时会碳化或降解,难以用于高温电磁屏蔽。此外,CPC几乎都是薄膜/板,而能适应仪器实际形状的材料在应用中更有吸引力。
哈尔滨工业大学肖鑫礼等将短切碳纤维和炭黑作为导电填料加入形状记忆聚酰亚胺(SMPI)基体中,首次研制出Tg为308 oC的电磁屏蔽形状记忆聚酰亚胺(EMSMPI)。该EMSMPI重量损失为5 %时的分解温度(Td) 为578oC,远高于其他电磁屏蔽CPC材料。其0.35 mm厚的薄膜在X-波段屏蔽效能超过23.9 dB,以吸收衰减为主 (14.85 dB),而纯SMPI不具备屏蔽效能(图1.a)。该材料循环使用步骤如下:(1) EMSMPI在340 oC热台上加工成暂时形状,(2)室温5分钟固定暂时形状,(3)放回340 oC热台上回复初始形状,(4)再次测定其电磁屏蔽效应。经过30个循环后电磁屏蔽效能依然超过20 dB (图1.b)。可循环性使EMSMPI在被加工成多种形状以适应器件的同时保持其电磁屏蔽效能,具有重要实际应用价值。
图1. 电磁屏蔽形状记忆聚酰亚胺0.35 mm厚薄膜的屏蔽效能(a)及30次循环后屏蔽效能(b).

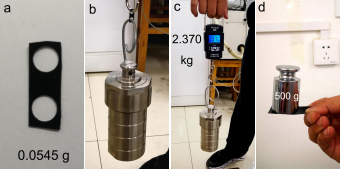

同时EMSMPI具有较高力学性能,0.35 mm厚的薄膜打孔后重0.0545 g (图2.a),将为其自身重量43,000多倍的不锈钢反应釜(2.370 Kg)悬挂于孔中后,不会造成孔和薄膜的扭曲或损伤(图2.b~2.c)。该薄膜能够单侧承载500g重的砝码(图2.d),证明该材料同时具备韧性高和强度大的特征。
图2. EMSMPI打孔 (a),悬挂为其自身重量43,000倍的金属 (b,c), 单侧承载500g砝码 (d).
相对其他电磁屏蔽材料,EMSMPI的一个显著优势是其便捷的形状可加工性。初始EMSMPI为平整薄膜 (图3.a),在340 oC逐步被加工成包覆方钢管一个面(图3.b),两个面(图3.c),和三个面(图3.d)。末端热处理使其可紧贴在钢管的另一面(图3.e),形成包住方钢管的电磁屏蔽聚酰亚胺方管(图3.f)。此外,EMSMPI还可加工成圆形(图3.g),五边形(图3.h),六边形(图3.i)等形状。形状可加工性使其形状可随器件形貌或尺寸变化,在精密仪器的电磁屏蔽中具有重要应用前景。
图3. EMSMPI形状可加工性的展示。初始形状 (a),变成方管的步骤(b-f), 以及其他形状 (g-i).
EMSMPI的暂时形状在280 oC高温时可保持其稳定形状和屏蔽效能,因此特别适合用于高温精密仪器的电磁屏蔽。
参考文献:Deyan Kong, Jie Li, Anru Guo, Xinli Xiao*. High Temperature Electromagnetic Shielding Shape Memory Polymer Composite. Chem. Eng. J. 2020. 10.1016/j.cej.2020.127365.
原文链接:https://www.sciencedirect.com/science/article/abs/pii/S1385894720334896?via%3Dihub
- 青科大陈玉伟/张建明:新型全生物基可光固化复合材料的设计与制备技术 2024-09-30
- 大连理工张淑芬教授团队 Small:基于双层形状记忆光子晶体的不可克隆加密-验证策略 2024-09-20
- 北师大(珠海)朱晓夏、贾永光团队 AFM:生物来源的类皮肤状形状记忆纤维用于智能缝合线 2024-09-19
- 北林李建章教授、西南林大徐开蒙教授等 NML:基于生物质细胞壁微纳结构界面控制的先进功能电磁屏蔽材料研究进展 2024-10-09
- 北航衡利苹教授《Nat. Commun.》:用于电磁屏蔽和散热的仿生超薄柔性纳米复合材料 2024-09-10
- 中北大学梁超博副教授、西工大顾军渭教授 AFM:具有多重热响应行为的高性能电磁屏蔽织物 2024-09-08
- 北科大查俊伟教授团队 AFM:连续突破聚合物低介电和高导热协同壁垒,打造首个“数显”热声集成器件 2024-11-19
