苏大周宇阳课题组 CEJ：生物质蓝色蚕丝纺织品的制备及耐洗性研究
2023-11-11 来源：高分子科技
苏州大学周宇阳课题组在《Chemical Engineering Journal》期刊上发表了题为“Bridging phycocyanin onto silk by genipin towards durable colouristic, antioxidant and UV protective properties: A sustainable strategy for fully bio-based textile”的文章（DOI：10.1016/j.cej.2023.146808）。本研究以藻蓝蛋白作为一种新型生物质蓝色染料，以京尼平作为生物交联剂，制备具有耐洗蓝色外观、紫外线防护功能和生物活性的蚕丝织物。主要通过探究藻蓝蛋白、京尼平、蚕丝的交联反应条件与颜色、功能性、耐洗牢度的关系，揭示交联机制（图1）。本课题同时解决了三个具有挑战性的难题：1) 纺织印染中的生物质蓝色染料品种稀少；2) 部分合成交联剂在纺织品上应用时存在安全隐患；3) 天然着色剂、生物交联剂、纺织基材三者间适配性差的问题。本研究成果为实际应用中工艺条件的精准控制提供理论依据，最终建立从染料、交联剂到纺织基材全生物基生态纺织品的加工技术。

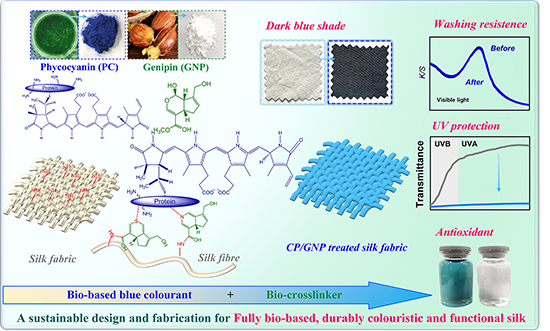

图1 利用藻蓝蛋白和京尼平制备耐久蓝色与功能性蚕丝织物示意图

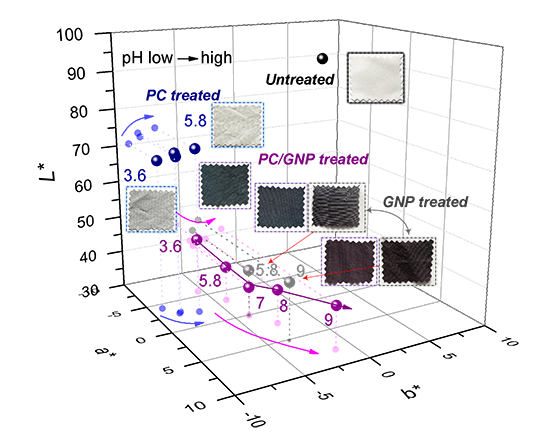

图2 pH值对所制备蚕丝织物颜色特征的影响
未经整理的蚕丝织物紫外线透过率（尤其UVA波段的紫外线）较高，这表明其紫外线防护能力较差。单用藻蓝蛋白整理的蚕丝织物紫外线防护因子（UPF）也低于10。经藻蓝蛋白/京尼平联合整理的蚕丝织物的紫外线透过率明显下降，UPF指数大幅度提高至35以上（图3）。未经整理的蚕丝织物抗氧化活性不佳(＜30%)。单独用藻蓝蛋白或京尼平处理的蚕丝织物的抗氧化活性提升效果并不明显。藻蓝蛋白/京尼平联合整理蚕丝时，抗氧化性有显著提升（图4）。

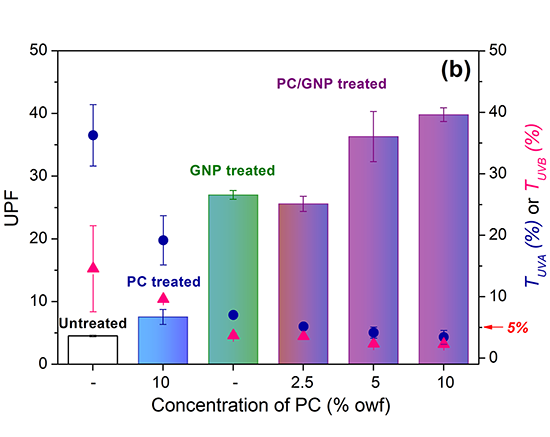

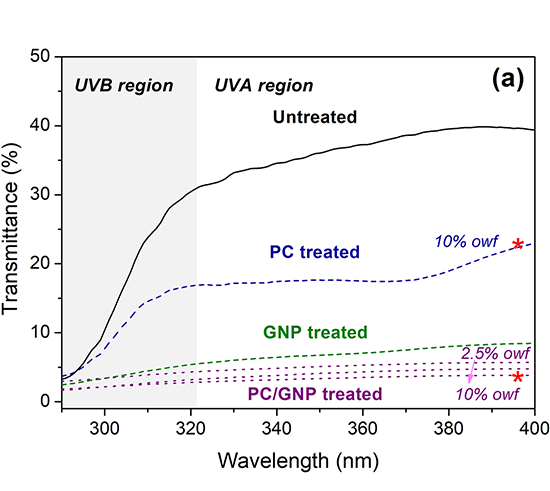

图3 处理前后蚕丝织物的紫外线透过率和UPF指数

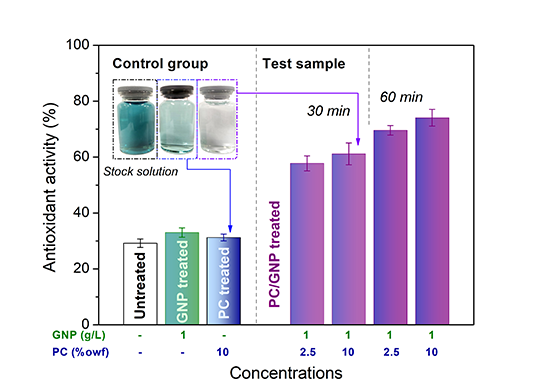

图4 处理前后蚕丝织物的抗氧化活性
原文链接：https://doi.org/10.1016/j.cej.2023.146808
作者简介
吴敏，硕士研究生，主要从事纺织品绿色染整加工技术的研究。
周宇阳，工学博士，苏州大学纺织与服装工程学院校优秀青年学者、硕士生导师，主要研究纺织品清洁染整加工技术、功能性高分子材料，已获国家自然科学基金青年科学基金项目、中国博士后科学基金面上资助项目等多项资助。
http://textile.suda.edu.cn/36/f9/c6545a472825/page.htm
版权与免责声明：中国聚合物网原创文章。刊物或媒体如需转载，请联系邮箱：info@polymer.cn，并请注明出处。
（责任编辑：xu）
相关新闻
- 苏大李刚教授、英国曼大李翼教授、帝国理工陈凯丽博士 CEJ：具有自清洁功能的水下可穿戴应变传感器 2024-05-11
- 清华大学张莹莹教授团队《Nat. Commun.》：基于导电蚕丝纤维的智能感知织物 2024-04-19
- 西安工程大学樊威/清华大学张莹莹《Adv. Mater.》：全蚕丝基人造骨 2024-03-05
- 美国总统绿色化学挑战奖出炉 2012-06-25
- 绿色化学科学与工程国际高端论坛即将召开 2011-08-19
- 白春礼院士：绿色化学将引起化学化工生产方式的变革 2010-07-12
- 上海理工宋文良/余灯广、东华大学廖耀祖 Green Chem. 综述：超交联聚合物 - 二氧化碳捕获与转化的利器 2024-05-07
