搜索:
西南大学黄进教授团队 Cellulose:基于纤维素纳米晶与有机金属框架结合的气凝胶
2023-09-02  来源:高分子科技

  活性炭、沸石等气体吸附材料不可降解性服役后造成二次污染,相比之下,以纳米纤维素等可再生可降解材料为代表的生物质基气凝胶兼具高吸附性和环境友好性。以纤维素纳米晶(cellulose nanocrystalsCNC)为例,通过表面修饰活性功能基团不仅能调控以CNC为基材的气凝胶孔隙结构,还能使之获得选择性的化学吸附能力。值得注意的是,多数基于冻干法制备的生物质基气凝胶面临孔隙尺寸过大的科学难题,这亚微米级或更大的孔隙通常有非常高的吸附通量,但不具备足够高的比吸附量。尤其是CNC等纳米材料,在高浓度或固态下倾向于自聚集形成微孔。因此,诱导CNC在吸附材料有序组装,构建含大量介孔和微的分级孔隙结构,全面强化CNC基气凝胶的气凝吸附性能,对制备可降解型气体吸附多孔材料具有显著的指导意义。


  西南大学软物质材料化学与功能制造重庆市重点实验室团队如图1所示基于CNC的表面修饰改性,诱导CNCMIL-100(Fe)金属有机骨架metal organic frameworkMOF)中聚集组装形成含介孔和微孔的高孔隙率材料,进而利用与CNC具有良好相容性的聚乙烯醇制备了含大量大孔的高力学性能气凝胶(图23所示)。结果表明, CNC表面可原位生长MIL-100(Fe)框架材料并获得比表面积442 m2?g-1颗粒,聚乙烯醇(PVA)的引入则进一步提高了介的含量并提供了高吸附通量所须的大孔。所得可降解材料的密度近至0.216 g·cm?3吸附量达0.357 mmol CO2?g-1这使其成为制备轻质CO2收集器的高潜力材料,而不会造成二次污染。


1 MIL100(Fe)@OCN粒子和MIL-100(Fe)@OCN/ PVA气凝胶制备示意图。右下角的照片是蒲公英种子上的圆柱形MIL-100(Fe)@OCN/PVA气凝胶


2  (a)不同MIL?100(Fe)OCNMIL-100(Fe)MIL-100(Fe)@OCN的比表面积(b) OCN (c) MIL-100(Fe)20@ OCN(d) MIL-100(Fe)50@ OCN(e) MIL-100(Fe)20@ OCN(f) MIL-100(Fe)的孔径分布,其中CPV为累积孔体积(g) 不同MIL?100(Fe)OCNMIL-100(Fe)MIL-100(Fe)@OCN颗粒中主要孔隙的平均大小。

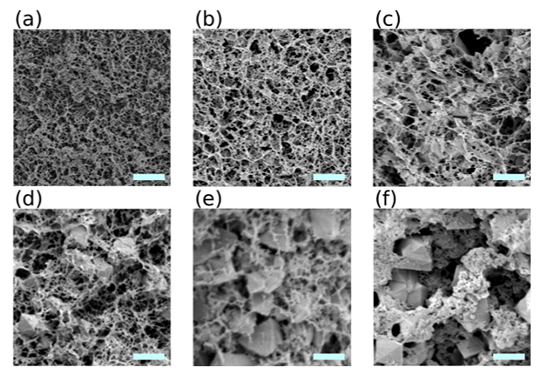

(a) PVA(b) OCN/PVA(c-f)  MIL-100(Fe)OCN/ PVA气凝胶的SEM图像。


  该研究工作以“Hierarchical pores in degradable polymer?based aerogel for CO2 adsorption”为题发表在Cellulose期刊(DOI: 10.1007/s10570-023-05365-8),获得国家自然科学基金51973175等多个项目的资助西南大学软物质材料化学与功能制造重庆市重点实验室黄进教授为通讯作者。


  原文链接: https://doi.org/10.1007/s10570-023-05365-8

版权与免责声明:中国聚合物网原创文章。刊物或媒体如需转载,请联系邮箱:info@polymer.cn,并请注明出处。
(责任编辑:xu)
】【打印】【关闭

诚邀关注高分子科技

更多>>最新资讯
更多>>科教新闻
