南科大蒋伟教授课题组Nat. Chem.:剪切力诱导组装瞬态高度可拉伸水凝胶
2019-04-02 来源:研之成理
分子的自组装是生物系统中最常见的一种现象,能够实现多功能结构的构筑,从而应对复杂的外部环境。通过向大自然学校,科学家们利用分子之间的相互作用力能够实现分子之间的自组装,然而人工实现的分子自组装体大多为热力学平衡态下的产物。实际生命体中的分子自组装则多是在需要外界能量如光、电、磁等的驱动下完成的,是一种需要消耗能量的耗散自组装(Dissipative self-assembly),通过能量的消耗来维持非平衡态的功能状态。一般情况下,要实现耗散自组装需要至少两个反应或者过程,以及材料的两种状态来实现一个完整的循环,也就是通过能量的引入远离平衡态,通过能量的耗散来恢复到初始态。
在已报到的一些人工合成的耗散自组装系统中,材料通常表现出较差的机械性能。南方科技大学的蒋伟教授课题组在最新一期的Nature Chemistry报告了一种通过施加剪切力诱导的瞬态水凝胶。该材料具有高度的可拉伸性能和自修复性能。作者使用聚乙二醇通过氢键作用穿插聚呋喃轮烷构筑长链的管状高分子结构,并通过加入Cu(ii)作为高分子配位位点,从而实现材料的构筑。
本文亮点
1. 剧烈摇动带来的剪切力会将溶液转变成凝胶,随着时间的推移逐渐松弛回溶胶状态。
2. 材料的耗散自组装过程取决于剪切力诱导的从链内到链间配位以及热弛豫的转变。
3. 由于分子管在聚乙二醇链上的“摩擦”滑动,非平衡态的水凝胶具有高度可拉伸的性能。
图1. 材料的化学结构以及凝胶过程

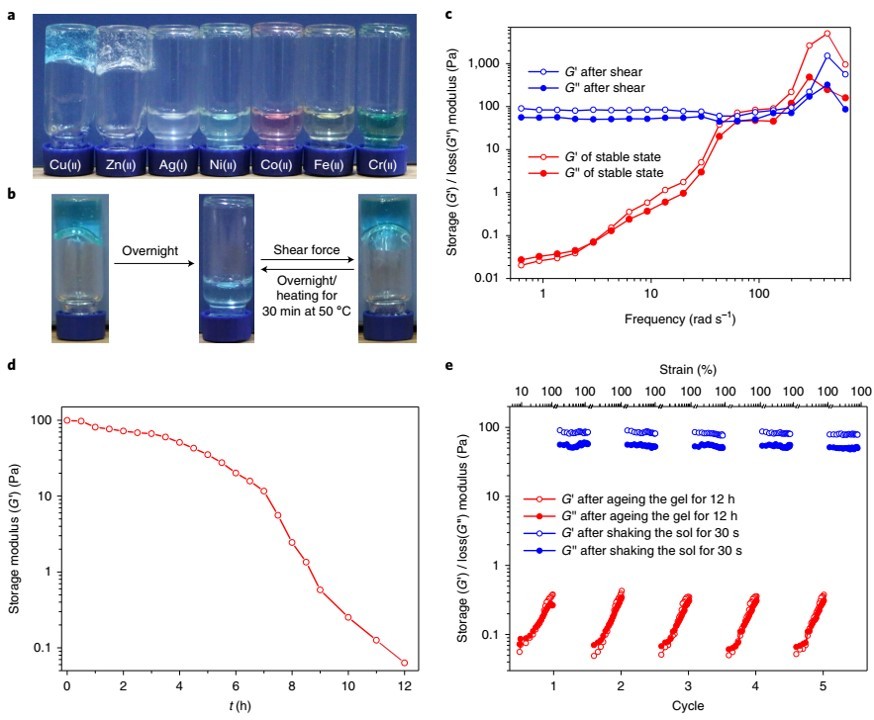

图2. 剪切力诱导凝胶过程
图 3. 分子间的亲和力以及自组装的驱动力

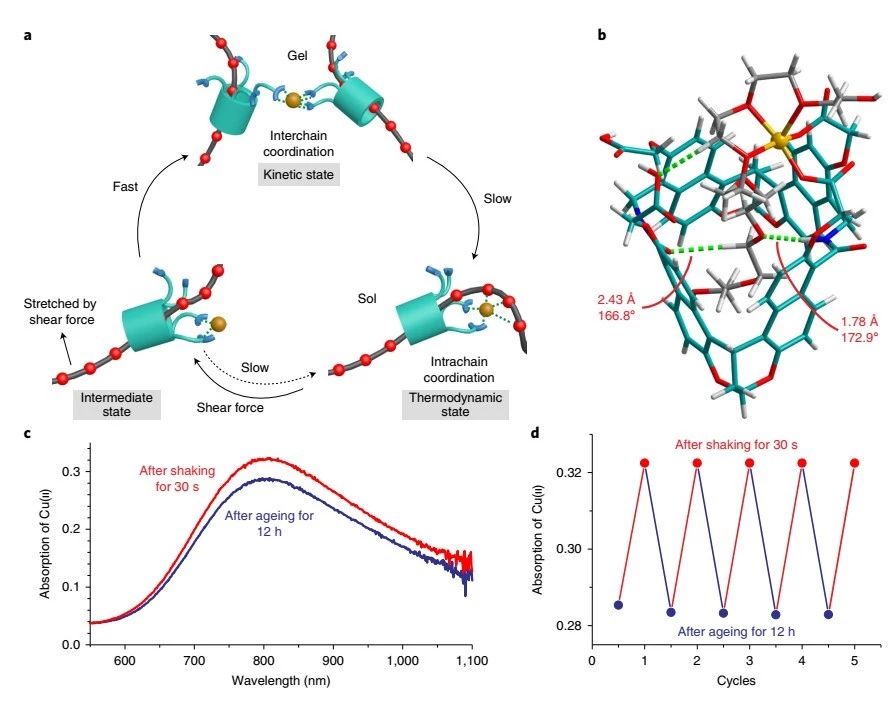

图 4. 剪切力诱导及热弛豫机理
版权与免责声明:本网页的内容由中国聚合物网收集互联网上发布的信息整理获得。目的在于传递信息及分享,并不意味着赞同其观点或证实其真实性,也不构成其他建议。仅提供交流平台,不为其版权负责。如涉及侵权,请联系我们及时修改或删除。邮箱:info@polymer.cn。未经本网同意不得全文转载、摘编或利用其它方式使用上述作品。
(责任编辑:xu)
相关新闻
- 东华大学武培怡/孙胜童团队《Adv. Mater.》:应变电阻不敏感的离子导电纤维 2024-04-03
- 清华危岩教授、之江实验室马志军研究员等《Prog. Mater. Sci.》综述:可拉伸导电纤维的设计、性能及应用 2024-03-27
- 大连理工大学刘新教授、宋金龙研究员团队 AFM:超疏水超弹性薄膜的制备及能量收集 2024-03-26
- 浙江大学徐志康/张超团队、吕朝锋团队 Adv. Mater.:超重力场作用下的异质取向纳米复合水凝胶-“以少胜多”的电磁屏蔽性能 2024-04-19
- 清华大学张莹莹教授团队《Nat. Commun.》:基于导电蚕丝纤维的智能感知织物 2024-04-19
- 河北大学张海磊/杨艳民与马萨诸塞大学韩刚合作再发 Nat. Commun.:在X射线诱导原位合成水凝胶领域取得新进展 2024-04-18
- 华科大朱锦涛、张连斌教授团队 Nat. Commun.:通过剪切诱导超分子胶体复合物实现结构色复合膜的规模化制备 2024-03-03
