搜索:
韩国科学技术研究所(KIST): 找到了一种更简单更环保成本更低的方法制备粘弹性聚合物-碳复合材料
2018-02-14  来源:X-MOL
关键词:粘弹聚合物

  近日,韩国科学技术研究所(KIST)的Seoung-Ki Lee、Chiyoung Park和水原大学的Seunghyun Lee等研究者受冶金行业低温共晶焊接技术的启发,找到了一种更简单更环保成本更低的方法制备粘弹性聚合物-碳复合材料。他们发现基于二苯胺(DP)和二苯甲酮(BP)之间的电荷转移相互作用可制备非挥发性的超分子共晶液(eutectic liquid,EL),这种共晶液不仅可以溶解一些聚合物,还能够与单壁碳纳米管(SWCNT)通过研磨形成块体凝胶。所制备的复合材料具有很好的电力学传感性能,性质完全可调。相关工作发表在Angew. Chem. Int. Ed. 上。

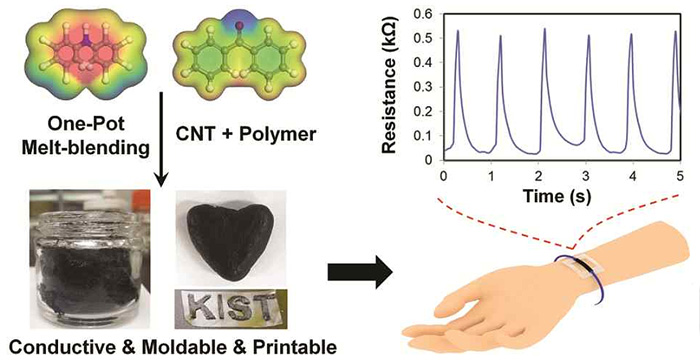

基于EL、CNT和聚合物的凝胶体系的构筑及应用示意图

  DP和BP分子存在相反的静电势,当将BP和DP固体混合在一起时,基于分子间的电荷转移作用,能够形成稳定的淡黄色液体(EL)。进一步在该体系中加入纯化后的SWCNT能够形成可注射挤出的粘弹性凝胶。研究团队基于拉曼光谱测试表明EL体系与SWCNT之间未发生化学反应,同时DSC和TGA测试表明EL体系分子与CNTs表面存在明显的作用。

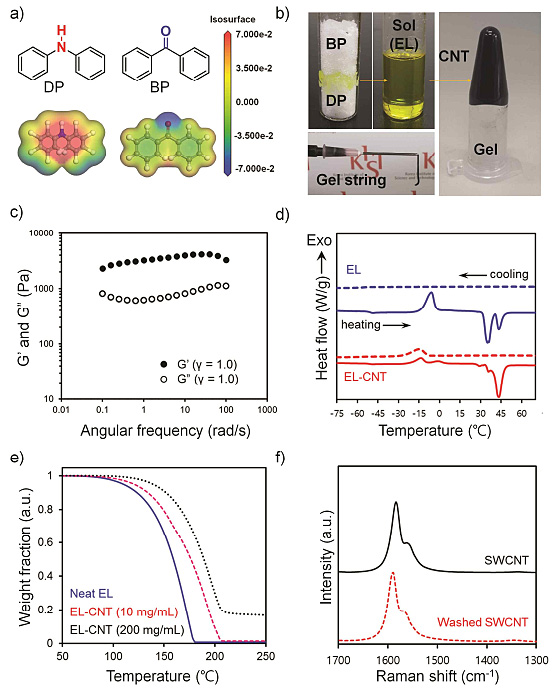

基于DP-BP构筑SWCNT凝胶体系及表征

  研究团队进一步对DP-BP的EL体系中不同聚合物的溶解性进行了测试,EL基于分子间范德华力和分芳环π-π作用能够溶解PS、SBS等聚合物体系,基于分子间范德华力和氢键作用对EVA、PMMA等聚合物体系具有良好的溶解性。与传统的离子液体1-丁基-3-甲基咪唑-双三氟甲基磺酰亚胺(BMITFSI)相比,这种EL的溶解性具有明显的优越性,且成本更为低廉。上述形成的聚合物溶液体系再引入SWCNT就能够制得具有优异粘弹性的导电凝胶体系(EL-SBS-CNT),可简单成型,甚至可以打印。同时,体系的电导率和模量能够通过调节加入的SWCNT量进行调整。

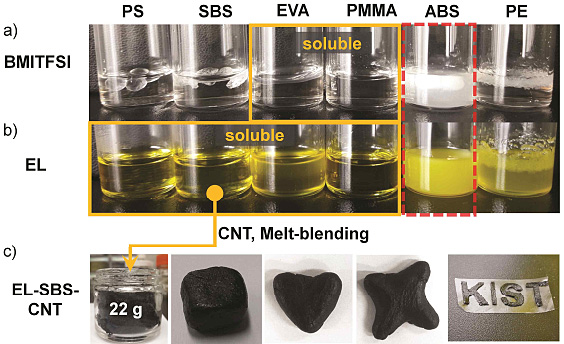

EL体系聚合物溶解性能测试和EL-SBS-CNT凝胶体系的构筑及性能调控

  该导电凝胶体系具有高度的应力敏感性,作为压力传感器在脉搏检测的实际应用中展现优异的灵敏度和性能稳定性(下图a-c)。此外,基于凝胶体系的粘弹性特征,该导电凝胶体系具备突出的自修复性能,切断之后经过轻压就可恢复导电(下图d-f)。同时,EL-SBS-CNT导电凝胶能够通过压印构筑在不同的塑料基底上,这使得其在柔性可穿戴电子器件领域具有重要的应用价值。

EL-SBS-CNT凝胶用作压力传感器及其自修复性能展示

  韩国科学家基于多组分材料间的超分子作用,采用超分子共晶液和简便的一锅法构筑了具有粘弹性且性能可调的聚合物-碳复合材料凝胶体系。该导电凝胶体系展现出优异应力感应性和自修复性能,在诸多柔性电子学领域具有极大的应用前景。

  论文链接:http://onlinelibrary.wiley.com/doi/10.1002/anie.201708111/abstract

版权与免责声明:本网页的内容由中国聚合物网收集互联网上发布的信息整理获得。目的在于传递信息及分享,并不意味着赞同其观点或证实其真实性,也不构成其他建议。仅提供交流平台,不为其版权负责。如涉及侵权,请联系我们及时修改或删除。邮箱:info@polymer.cn。未经本网同意不得全文转载、摘编或利用其它方式使用上述作品。
(责任编辑:xu)
】【打印】【关闭
相关新闻
  • 暂无相关新闻

诚邀关注高分子科技

更多>>最新资讯
更多>>科教新闻
