聚对苯二甲酸乙二酯（PET）是一种综合性能优异的半芳香族聚酯，是所有合成树脂中产量最大的品种，被广泛应用于合成纤维、工程塑料和包装材料等领域。然而，PET不仅易燃，而且燃烧时熔滴严重 (熔滴会造成二次危害) 并产生有害浓烟，从限制了其在特定领域的应用，特别对熔滴和烟气有严格要求的应用领域。目前市场已有的本征阻燃PET产品主要是通过促熔滴机理实现阻燃，无法同时解决PET的阻燃与抗熔滴问题，这也是阻燃领域长期没有解决的技术难题。

  为了解决上述难题，四川大学王玉忠教授课题组尝试将高温下能沿C-N键断裂发生脱羧反应形成芳稠环结构的酰亚胺结构引入PET大分子链中，设计合成了侧基含苯酰亚胺结构的PET共聚酯（P(ET-co-BN)n）。该共聚酯保持了PET原有的特性，降低了聚酯的高温热分解速率，同时提高了聚酯的高温成炭性。共聚酯在燃烧时的阻燃性和抑烟性得到大幅度提高。

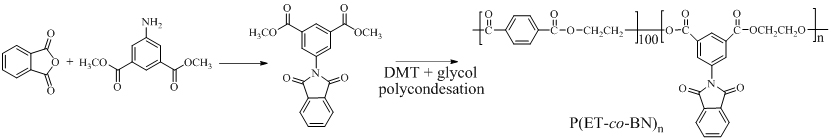

（共聚酯的合成路线图）

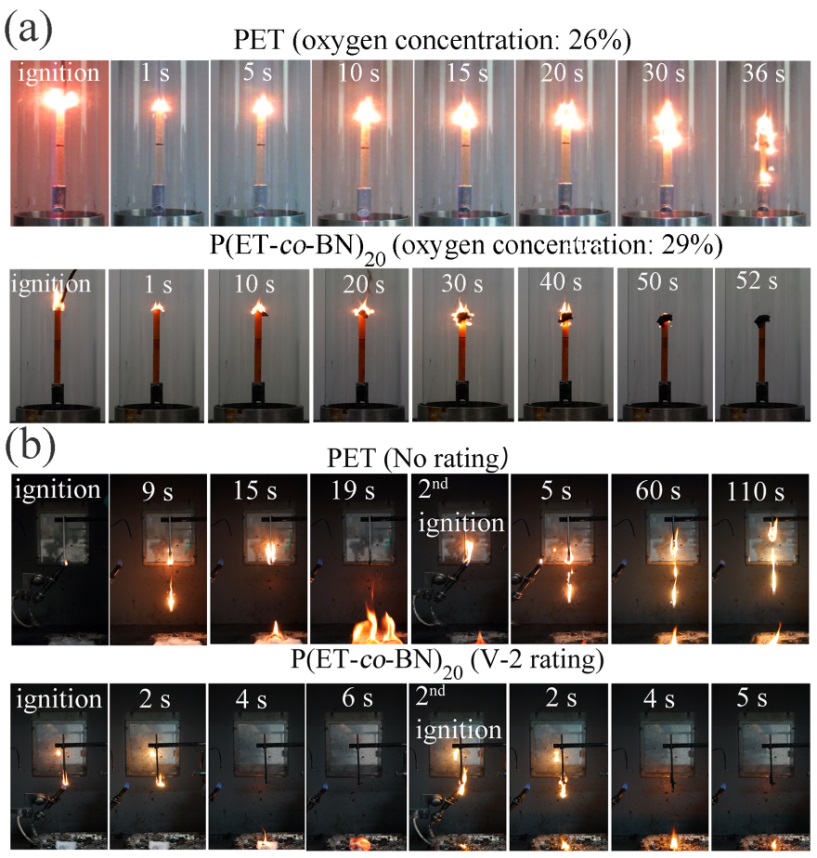

（该共聚酯相比于纯PET具有较好的阻燃性及抗熔滴性）

（锥形量热测试中，苯酰亚胺结构的引入能有效降低共聚酯的热释放及烟释放速率，同时降低相应的总热及总烟释放量）

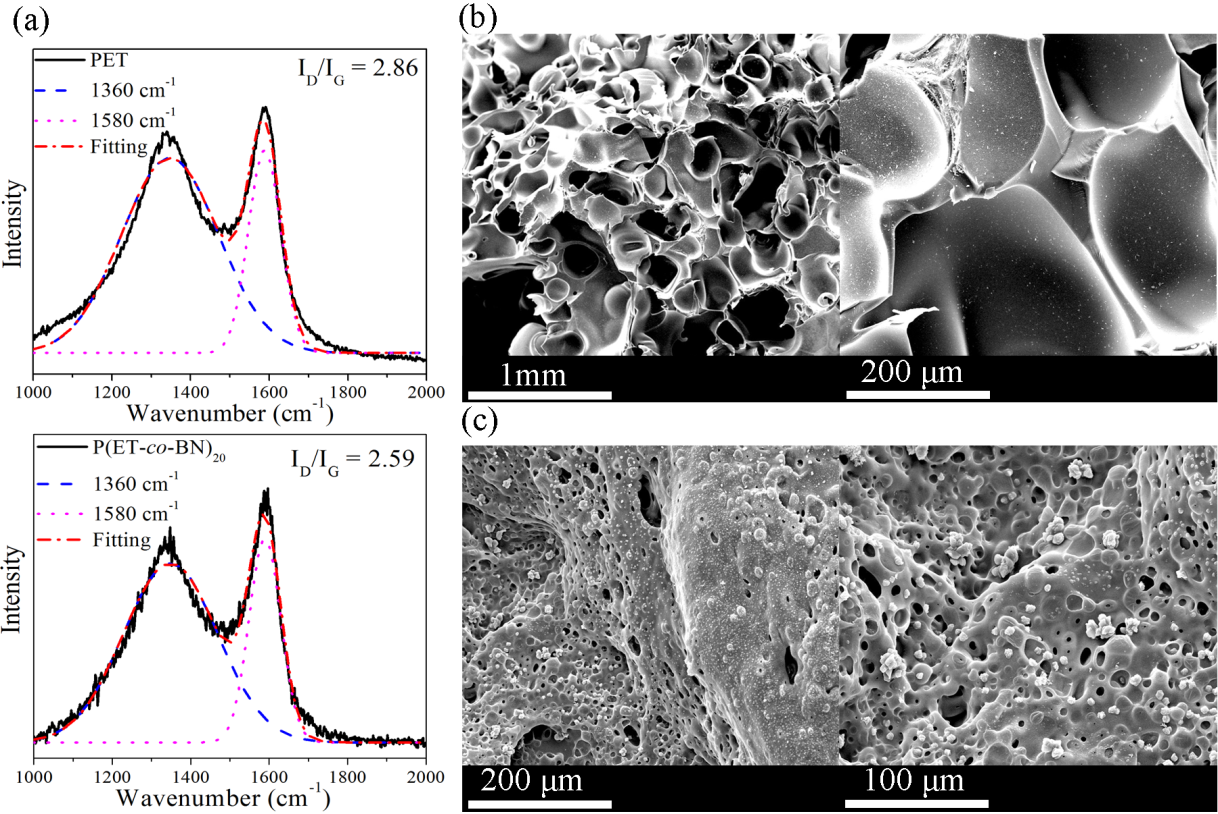

（共聚酯燃烧时在其表面形成石墨化程度较高的致密炭层，炭层起到隔氧隔热及阻碍有机烟气挥发的作用，进而赋予共聚酯良好的阻燃性和抑烟性.）

  这一研究工作最近在线发表在国内学术期刊《高分子学报》(DOI：10.11777/j.issn1000-3304.2017.17079）上，硕士研究生陈琳是该论文的第一作者，王玉忠教授为通讯作者。该项工作得到国家自然科学基金(基金号 21634006)的资助。

参考文献

Lin Chen, Jia-ning Wu, Yan-peng Ni, Teng Fu, Zhi-zheng Wu, Xiu-li Wang, Yu-zhong Wang. Contribution of Phenylimide to Flame Retardancy, Anti-dripping and Smoke Suppression of PET. Acta Polymerica Sinica, 2017, (7): 1207 - 1214

论文链接：DOI: 10.11777/j.issn1000-3304.2017.17079
