聚苯胺（PANI）是最有吸引力的赝电容材料之一。为了增强电解质扩散并改善电极的电化学性能，需要精心设计的PANI形态。掺入碳材料也有利于提高PANI的循环稳定性、机械和电化学性质。在该研究中，应用简单的溶液法来合成颗粒沉积的管状PANI。由于结构清晰，在电流密度为4 A/g时，比容量（CF）达到437.8 F/g。此外，将自合成的氧化石墨烯（GO）简单地与颗粒沉积的管状PANI混合，以制备更有效的电容性材料。由于来自PANI的赝电容和GO的官能团以及来自GO的电化学双层电容的协同效应，优化的PANI/GO电极实现了475.0 F/g增强的CF值。在进行2000次循环重复充电/放电过程后，对于优化的PANI/GO电极，也获得90％的CF保留率和高于90％的平均库仑效率。
Fig. 1. 使用（a）6、（b）12、（c）18、（d）24和（e）36 h制备的SEM图；使用24小时制备PANI的（f）TEM图和（g）EDX光谱图。
Fig. 2. 复合材料的SEM图，PANI:GO比率为（a）0:1、（b）1:2、（c）1:1、（d）2:1和（e）1:0。
Fig. 3. （a）以10 mV/s获得的CV曲线和（b）使用不同时间制备的PANI电极，以4 A/g获得的GC/D曲线；使用24小时制备的PANI电极，（c）在各种扫描速率下测量的CV曲线和（d）在不同电流密度下测量的GC/D曲线。

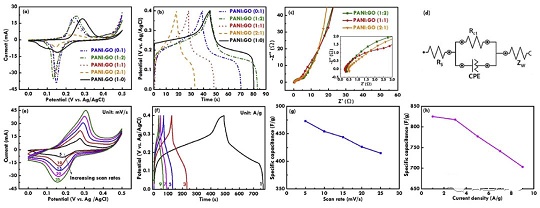

Fig. 4. PANI、GO和不同PANI与GO比率的PANI/GO电极，（a）以10 mV/s扫描速率测量的CV曲线和（b）在5 A/g的电流密度下测量的GC/D曲线；不同PANI和GO比率的PANI/GO电极的（c）奈奎斯特图和（d）相应等效电路；PANI与GO的比例为1：2，优化的PANI/GO电极，（e）不同扫描速率测量的CV曲线、（f）不同电流密度测量的GC/D曲线、（g）从CV曲线获得CF值与相应扫描速率之间的关系图以及（h）从GC/D曲线获得CF值和相应电流密度之间的关系图。
相关研究成果于2018年由台北科技大学Lu-Yin Lin课题组，发表在Electrochimica Acta（https://doi.org/10.1016/j.electacta.2017.10.195）上。原文：Enhanced electrocapacitive performance for the supercapacitor with tube-like polyaniline and graphene oxide composites（Electrochimica Acta 259 (2018) 348e354）。
