据悉，早期丙烯聚合只能得到低聚合度的纸化产物，属于非结晶性化合物，无实用价值。1954年，Ziegler和Natta发明了Ziergler-Natta催化剂并制成结晶性聚丙烯，具有较高的立构规整性，称为全同立构聚丙烯或等规聚丙烯。这一研究成果在聚合领域中开拓了新的方向，给聚丙烯大规模的工业化生产和在塑料制品以及纤维生产等方面的广泛应用奠定了基础。

浅析聚丙烯纤维发展新趋势

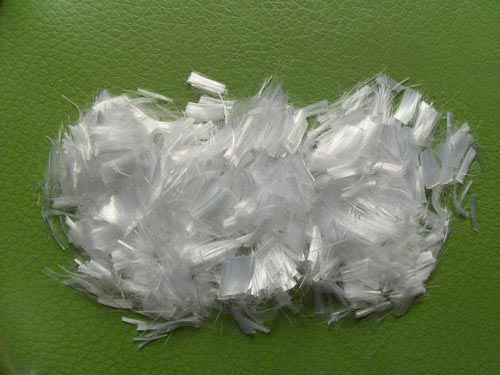

    而现在纤维加入混凝土(砂浆)中采用常规搅拌设备搅拌，只要适当延长搅拌时间(约120s)，纤维束即可彻底分散为纤维单丝，并均匀地分布于砂浆中，而采用强制式搅拌设备可以无须延长搅拌时间。每立方米混凝土掺入0.7kg纤维，纤维丝数量即可达2000多万条。
    聚丙烯纤维可以通过大量吸收能量，控制水泥基体内部微裂的生成及发展，大幅度提高混凝土抗裂能力及改善抗冲击性能，并能大幅度提高混凝土抗折强度并降低其脆性，同时也提高了混凝土的抗渗能力、抗冻能力，使混凝土耐久性大大增强。
    聚丙烯纤维的使用非常方便，根据配合比掺量，将适量纤维(体积掺量0.05%~0.15%)加入料斗中的骨料一同送入搅拌机加水搅拌即可。在预拌混凝土搅拌站，可直接将整袋纤维置于传送带上的骨料中即可。由于包装纸袋为特制的快速水降解纸制成，进入搅拌机后见水迅速溶融，散于水泥基体中。
    聚丙烯纤维完全为物理性配筋，同混凝土骨料及外加剂不起任何化学反应，故不需改变混凝土或砂浆的其他配合比，对坍落度影响很小，初凝、终凝时间变化甚微，粘聚性增强，泵送性能可以改善，施工及养护工艺无需特殊要求。
