中国地质科学院地质研究所长期致力于地层与古生物、岩石矿物、地球深部等物质的探测与分析工作。为满足不断提升的研究要求,日前,他们从HORIBA采购了一台LabRAM HR Evolution新一代高分辨拉曼光谱仪,这台仪器将被用于开展锆石等定年矿物的结构和蜕晶质作用的研究。
显微激光拉曼光谱仪是一种新型的微区分析仪器,可以方便、无损地解析矿物结构,通过研究可以确定包裹体中流体的成分和盐度等信息,进而为地质分析提供重要依据。就地质研究工作者而言,他们最为关心拉曼光谱仪是否具备高光谱分辨率、共聚焦、3D成像、高清摄像头等功能与配置,下面我们将逐一来了解它们。
高光谱分辨率
高光谱分辨率可以获得更准确的谱峰位置,并能区分彼此靠近的谱峰以及精确捕捉微小峰位频移及半高宽的变化。LabRAM HR Evolution是单级拉曼光谱仪中焦长最长(达800mm),即光谱分辨率最高的一款仪器,非常适用于矿物成分鉴别、应力、结晶度、缺陷、多晶型等分析。
共聚焦
LabRAM HR Evolution是共聚焦拉曼光谱仪,采用针孔真共焦设计(如下图所示)。通过在光路上安装完全可调节的共焦针孔光阑,滤除聚焦区域外的拉曼信号,可实现微米量级的空间分辨率。

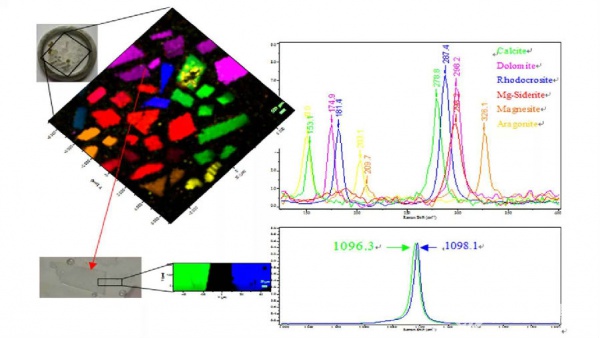

真共焦设计原理图 陨石的拉曼成像图
3D成像
研究者还可以通过3D成像了解到矿物的三维空间分布。如下图中的CO2包裹体成像,通过旋转、透明度、截面等多种调节功能,可直观地观察到石英矿物中所包裹的水和CO2。
高清摄像头
300万像素彩色高清摄像头INFINITY2具有非常高的灵敏度和分辨率,可以拍出非常清晰的显微图像。
