NEC宣布该公司正在研发的“有机自由基电池”厚度减少到了0.3mm。有机自由基电池是在电极活性物质中使用有机自由基化合物的电池。这款电池使电解液渗透到由有机自由基化合物和碳纤维构成的复合正极，从而实现胶状的柔性电极。通过自由基部位的氧化还原反应进行充放电。

    据NEC介绍，虽然有机自由基电池在IC卡和电子纸领域的应用备受期待，但此前难以使其厚度低于0.7mm，因而很难应用到标准厚度为0.76mm的IC卡上。此次采用印刷技术实现了电路基板与电池的一体化，从而将厚度降至原来的一半以下。由此可以在IC卡上配备需要大电力的画面显示功能、通信功能以及高级加密处理功能。

    此次开发中，包裹电池的外装材料使用了还可用于电路基板的厚度为0.05mm的聚合物薄膜。利用印刷技术制作电池时，不仅可在电路基板上直接形成负极，还在负极上层叠隔膜和自由基聚合物正极等，由此实现了0.3mm的厚度。而以前的电池仅外装材料中使用的铝（Al）层压板的厚度就需要0.2mm。

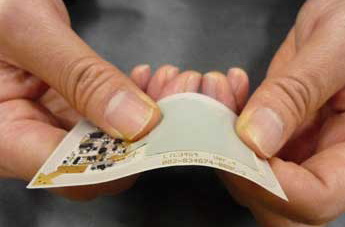

    此次开发的电路基板上还可以封装小型电子部件。如果使用封装有电池、天线和IC的电路基板，就可以制成内置电池且尺寸标准的IC卡。

    对于3cm见方、厚度为0.3mm、电池容量为3mAh的试制品，NEC已经确认其单位体积的输出密度为5kW/L。充电一次可进行2000次的显示画面更新、360次的连续闪烁发光，35次的位置信息发送等。另外，在充放电循环试验中证实，500次充放电后仍可保持初期容量的75％。可与手机用锂离子充电电池相媲美。
