长期以来，研究者往往关注粒子吸附达到平衡态时的静态结构（如覆盖率），而忽略了达到平衡后界面上的动力学演变。本工作推翻了以往认为粒子吸附在界面上达到平衡后运动就会“静止”或保持恒定的认知，发现了一个“扩散老化”（Diffusional Aging）现象。具体来讲，研究团队面临的最大难题是如何解释和证明——在看似稳定的平衡状态下，纳米粒子的扩散能力其实随着时间的推移在不断“变慢”。这种现象是因为带电粒子之间存在着微妙的“推”（长程静电排斥）与“拉”（短程毛细管吸引）的竞争关系，导致它们随时间缓慢聚集，从而让运动变得越来越困难。这项研究通过高精度的单分子追踪技术和理论模拟，成功捕捉并解释了这一动态演化过程，修正了科学界对界面吸附平衡的传统理解。

  2026年5月26日，相关工作以“Diffusional aging at water/oil interfaces laden with charged nanoparticles studied by single-molecule tracking”为题发表于Nat. Commun.。论文的第一作者为长春应化所的赵跃华助理研究员，通讯作者为长春应化所的王大鹏研究员和南京大学的徐文生教授。

微小世界的大挑战

  带电纳米粒子广泛应用于乳液稳定、药物封装、功能涂层等领域。比如我们日常使用的化妆品、食品乳剂，甚至靶向药物输送系统，都依赖于这类粒子在油水界面的稳定作用。长期以来，科学界普遍认为，一旦粒子吸附到界面上并达到一定密度，系统就会趋于平衡。这就像一场舞会结束，所有人找到位置坐下，不再移动。但问题是：这个“静止”的状态，真的意味着一切演化都停止了吗？研究表明，即便在看似稳定的界面上，微观世界的动态过程仍在持续进行。这项由中国科学院长春应用化学研究所与南京大学联合开展的研究，首次捕捉到了这一被长期忽视的“后平衡”阶段：扩散老化（diffusional aging）。

看得见的单个粒子运动

  要揭开这个秘密，关键在于“看见”每一个粒子的运动轨迹。研究团队采用了单分子追踪技术（Single-Molecule Tracking, SMT）。通过全内反射荧光显微镜，研究人员只照亮距离界面约100纳米的薄层区域，从而精准锁定那些已经吸附在油水边界上的荧光标记粒子。他们记录下成千上万个粒子长达数分钟的运动路径，并利用自研算法分析其位移规律。这种方法突破了传统宏观测量的局限，让我们得以从“个体视角”观察界面动力学。

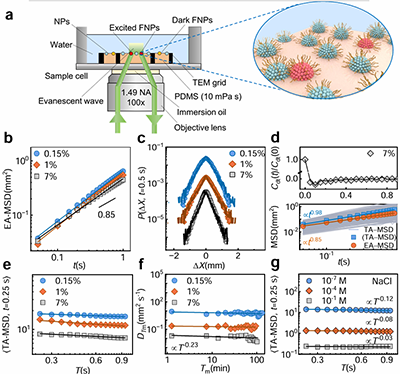

图1 单分子追踪技术观测到扩散随时间变慢。

“越晚看，动得越慢”的奇异现象

  实验结果令人震惊：随着粒子表面覆盖率上升至7%，它们的扩散行为出现了明显异常。不是堵住，而是“越活越慢”——这是最核心的发现。具体表现为，粒子的时间平均均方位移（TA-MSD）随观测起始时间T增长而下降。这意味着，如果你晚一点开始观察，粒子看起来就更“懒惰”。这与经典布朗运动截然不同。在普通液体中，粒子的扩散能力是恒定的；而在这里，它们仿佛在“衰老”，活力随时间流逝而衰退。更关键的是，当研究人员向水中加入盐分（NaCl）以屏蔽电荷后，这种老化现象立刻消失。这直接证明，扩散老化与粒子间的静电相互作用密切相关。

不是堵死，而是“抱团变重”

  那么，究竟是什么机制导致了这种“越活越慢”的现象？研究团队提出了一种全新的物理图像：这不是简单的堵塞，而是一场由“排斥”与“吸引”共同主导的缓慢演化。想象一下：一群带同种电荷的小球彼此排斥，本应保持距离。但在热扰动下，它们偶尔靠得足够近，触发了一种短程吸引力——毛细吸引（capillary attraction），类似于两滴水珠接触后会黏在一起。这种短暂的“粘连”事件不断发生，导致粒子逐步聚集成团。虽然单个粒子大小不变，但整个扩散单元的有效质量却越来越大，因此整体运动越来越慢。就像一个人背着越来越重的背包走路，自然就越走越慢。

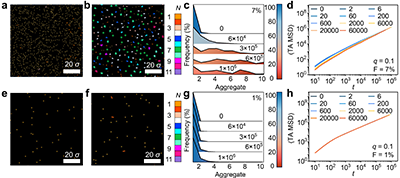

图2 分子动力学模拟成功复现了从分散态到聚集体的演化过程。

三种方法互为佐证

  为了验证这一理论，研究团队采用了多角度交叉印证的方法：首先，分子动力学模拟成功复现了从分散态到聚集体的演化过程，证实只有同时存在长程排斥与短程吸引时，才能产生实验中观察到的老化行为（图2）。其次，凝胶捕获技术则提供了“实拍证据”：通过快速固化界面结构，研究人员用扫描电镜直接“拍摄”到不同时间点的粒子分布图，清晰显示出聚集体随时间增长的趋势。最后，机器学习分类对大量实验轨迹进行智能识别，发现无单一模型能完美描述数据，但表现出显著的“异质性扩散”特征，这也正符合粒子形成大小不一、寿命不同的聚集体的动态图景。

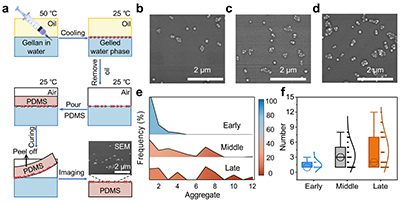

图3 凝胶捕获技术则提供了“实拍证据”。

不只是一个新名词

  这项研究的意义远不止于命名一个新现象。它打破了“吸附量不变即平衡”的旧范式，揭示了一个深刻的科学启示：许多看似静止的系统，其实仍在持续演化。这种“非平衡态”的持久存在，可能对材料性能产生深远影响。在应用层面，理解“扩散老化”有助于优化乳液稳定性、控制纳米载体释放速率，甚至设计出具有时间响应特性的智能界面材料。例如，未来或许可以调控粒子“老化速度”，实现药物在特定时间点才开始释放。

  原文链接：https://doi.org/10.1038/s41467-026-74008-w
