环氧树脂是最具代表性的热固性树脂之一，在涂料、胶黏剂、复合材料等领域应用广泛。绝大多数环氧树脂以不可再生化石能源为原料，在资源与环境问题日益显著的背景下，开发以可再生生物质资源为原料的生物基环氧树脂对于提升其可持续性有重要意义。木质素具有丰富的芳环结构，其本身及其解聚产物是制备生物基环氧树脂的理想原料，相关研究大多关注新型木质素基环氧树脂分子设计与创制，但是对于木质素自身结构特点对环氧树脂性能的影响则较少涉及。

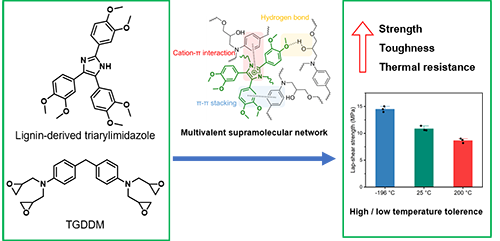

图1环氧粘合剂的制备

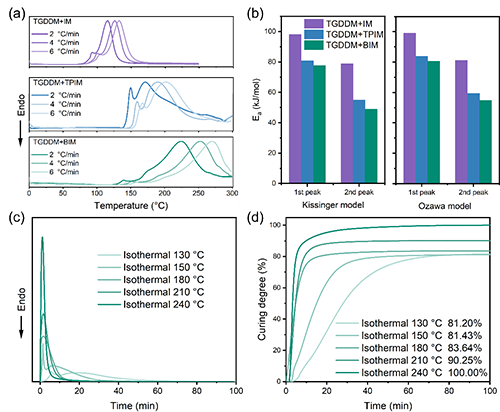

图2 木质素基咪唑、咪唑以及三苯基咪唑与AG-80的固化机理研究

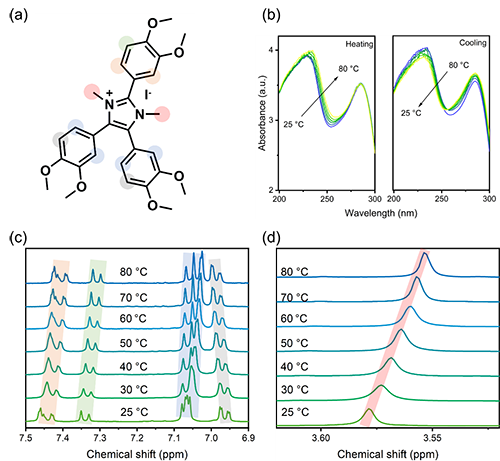

图3 模型化合物的变温核磁/紫外研究证明树脂内部存在π-π堆积作用以及阳离子-π相互作用

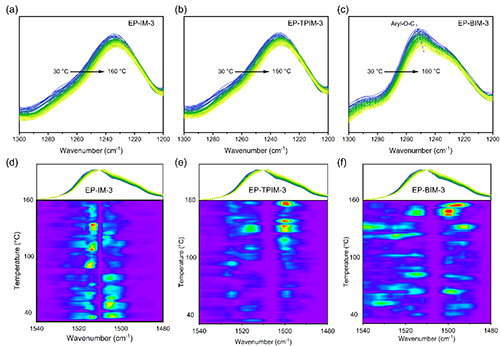

图4 固化树脂的变温红外研究证明树脂内部形成了非共价键网络

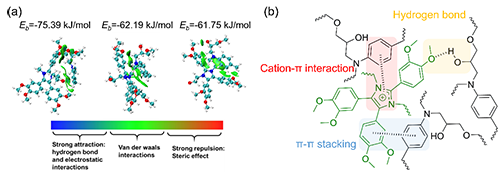

图5 固化树脂内部的非共价键示意图

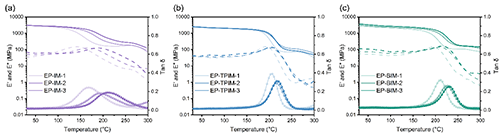

图6 木质素基咪唑、咪唑以及三苯基咪唑与AG-80固化所得树脂的DMA曲线对比

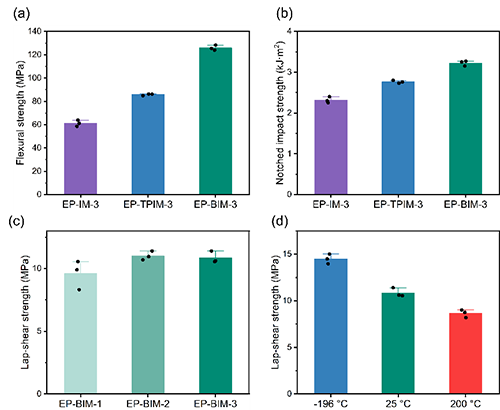

图7 粘结性能

  原文链接： https://doi.org/10.1021/acs.macromol.4c02402
