陕科大王学川/刘新华 Small:自适应多重响应热致变色水凝胶用于节能智能窗和可穿戴温度传感
2023-09-03 来源:高分子科技
近日,陕西科技大学生物质与功能材料研究所王学川、刘新华等报道了一种用于节能智能窗及可穿戴温度传感的自适应多重响应热致变色水凝胶。该热致变色水凝胶具有优异的可见光透明度(~95.2%)和太阳光调制能力(~57.2%),同时表现出对温度、pH的双重响应性。同时,良好的导电性也在一定程度上拓宽了该水凝胶的应用范围。多项应用测试中该热致变色水凝胶均表现出优异的温度响应及热管理性能,显示出广阔的应用前景及巨大的节能潜力。相关研究成果发表于国际材料领域著名期刊Small上。

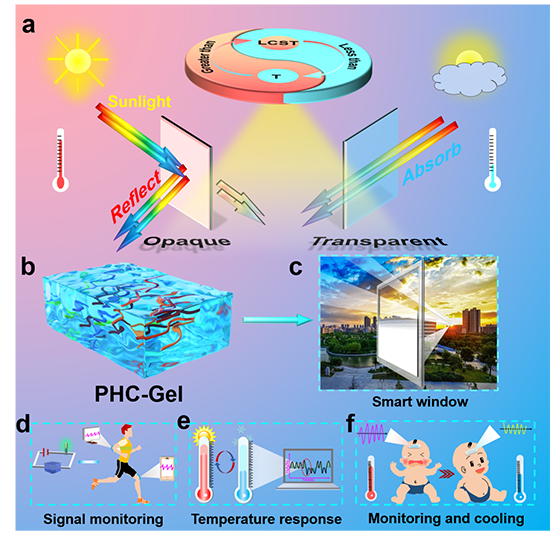

图1 PHC-Gel水凝胶作用机理及应用
据相关统计,每年建筑能耗约占总能耗的40%,同时极端天气下室内温度的可控性对人们来说也是一项巨大的挑战。因此,具有太阳光调制能力的智能窗引起了研究者们的广泛关注。然而,大多数新兴的智能窗材料或多或少存在低温下透明度低、相变温度高、应用领域局限等缺点。因此,开发光学性能优异及应用领域广泛的热致变色水凝胶已成为人们关注的焦点。基于此,本研究以明胶、PNIPAM、HPC 和 CMC为原料,通过简单的“一锅法”制备了一种具有温度和 pH 双重响应的自适应热致变色水凝胶(PHC-Gel)。PHC-Gel水凝胶具有优异的可见光透射率(~ 95.2%)和良好的太阳光调节能力(~ 57.2%)。与此同时,PHC-Gel的低临界溶解温度(LCST)也可在20 ℃~35 ℃ 的温度范围内自由调控。

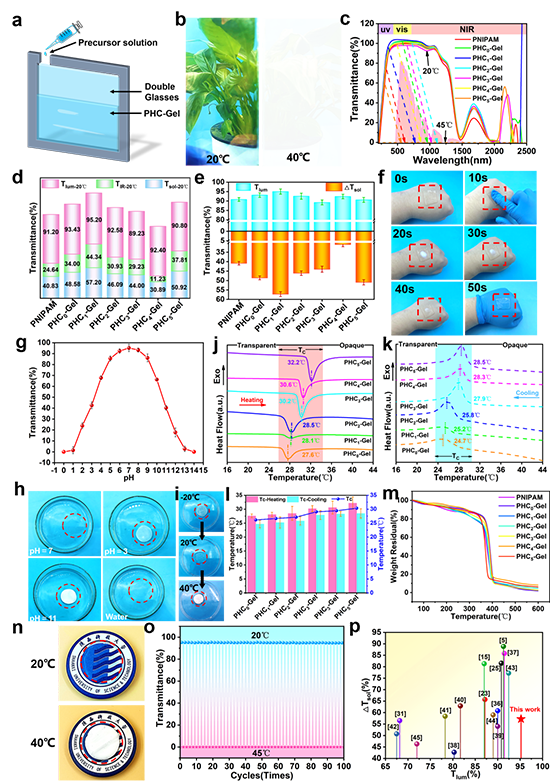

图2 PHC-Gel水凝胶制备及相关表征
图3 PHC-Gel水凝胶光学、热力学和稳定性测试
图4 PHC-Gel水凝胶多应用场景测试结果
原文链接:https://doi.org/10.1002/smll.202304321
版权与免责声明:中国聚合物网原创文章。刊物或媒体如需转载,请联系邮箱:info@polymer.cn,并请注明出处。
(责任编辑:xu)
相关新闻
- JMCA:具有超高可见光透明度和红外透射率调制的热致变色微凝胶节能智能窗 2021-08-14
- 天工大范杰/张青松教授、江南大学万爱兰副教授 JCIS: 基于PNIPAAm的温度响应离子导电水凝胶-用于柔性应变和温度传感 2024-10-10
- 武汉纺织大学于志财团队 Adv. Fiber Mater.:基于动态共价键自修复热电纤维的制备及无源温度传感应用 2024-04-27
- 南理工傅佳骏教授课题组 Adv. Mater.:高致动能量密度、超强韧、可修复形状记忆聚合物材料 2024-04-27
- 上海大学李文/张阿方教授团队《Macromolecules》:动态共价键构筑多重响应手性温敏树枝化聚苯乙炔 2023-12-18
- 中科院深圳先进院杜学敏团队 AFM:仿含羞草的高灵敏、多重响应淀粉基智能驱动器 2023-07-11
- 江南大学肖学良教授团队 CEJ:具有多重响应形状记忆行为的双开关杂化纳米复合膜 2022-08-16
