搜索:
南京林业大学吕建雄教授团队 CEJ:具有高效集雾、油水分离功能的梯度润湿性Janus木膜的研制研究
2023-07-10  来源:高分子科技

  液体的定向输送是自然界中一种非常有趣的现象,如沙漠甲虫的背部,蜘蛛丝,蝴蝶翅膀。受这些现象的启发,Janus膜的不对称润湿性引起了人们的广泛关注,因为它可以在没有外界能量的情况下自发驱动液体定向输运,也被称为“液体二极管”现象。木材有规律排列的三维结构(管胞、射线)对液体的输送有积极影响。然而,木材本身是亲水的,自身无法产生表面能梯度。因此,制备Janus木膜的关键点是在厚度方向上制备一定的从疏水到亲水的润湿性梯度。


图1 图解摘要


  近期,南京林业大学吕建雄教授团队报道了通过对木材脱木质化后的疏水性溶剂进行单向真空浸渍,创建了具有连续润湿性梯度的Janus木膜。利用数字图像相关 (DIC) 和逐层接触角评估来检查 JW 膜的厚度依赖性润湿性梯度。JW膜在不阻塞细胞腔的情况下完成了细胞壁的修饰。JW膜中润湿梯度的存在,有效降低了液体渗透的毛细管力,导致液体在膜表面的粘附和停滞减少,提高了流速和传输效率。基于JW膜润湿性的不断变化,赋予JW膜作为“单向阀”的能力,实现液体连续快速的定向输送。单向引入法制备的JW膜的力学性能显着提高,具有高度稳定性和环境耐久性。JW膜的集雾效率在10次重复使用周期中保持在97.7%。对于轻油/水和重油/水混合物,JW膜保持99.6%或更高的效率。与传统的表面改性方法不同,单向引入方法在厚度方向上对 JW 膜进行改性是实用且有效的。此外,制备的 JW 膜是可持续的、廉价的、耐用的且环保的。该研究在液滴操纵、多液体分离、工业废水净化和微流控等领域提供了广泛的潜在应用。

图2 Janus木膜的制备工艺


图3 通过 ESEM - EDS 表征 JW 膜的微观形貌和成分分布

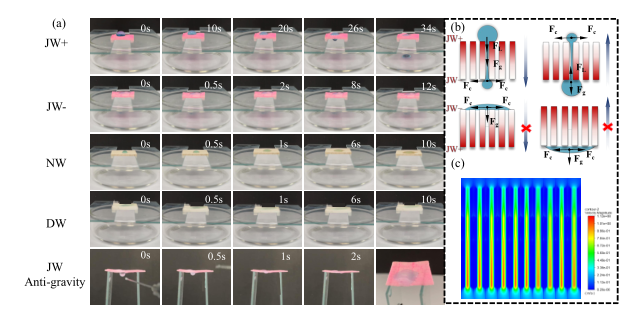

图4 水在不同样品上的输运行为及其机理


图5 Janus木膜在集雾中的应用


图6 JW膜在油水分离中的应用及机理描述


  综上所述,采用单向真空浸渍方法成功地实现了疏水溶剂对木材孔隙的梯度润湿。从而实现了JW膜在厚度方向上的梯度润湿性。梯度润湿的引入削弱了渗透到Janus木膜中的液体的毛细力,从而减少了液体在膜表面的粘附和滞留,提高了流速和输送效率。JW膜具有很高的稳定性和耐用性,即使在腐蚀性溶液中严重磨损后也能保持选择性润湿。JW膜在液体定向输送、雾收集和按需油水分离方面表现优异,雾收集效率高(> 99.7%),油水分离效率高(> 99.6%)。此外,JW膜可重复使用,在多次油水分离循环后仍保持较高的分离效率和通量。本研究提出的改变木材孔隙梯度特性的思路具有广泛的应用前景,在分离、过滤、净化和运输等领域具有潜在的重要应用前景。

  该研究以题为“Development of gradient-wetting Janus wood membrane with high-efficiency fog collection and oil-water separation”的论文发表在《Chemical Engineering Journal》上。文章通讯作者是南京林业大学吕建雄教授,第一作者是南京林业大学的陈凯文博士。该研究得到了国家自然科学基金项目的支持。

  全文链接:https://doi.org/10.1016/j.cej.2023.144356

  下载:Development of gradient-wetting Janus wood membrane with high-efficiency fog collection and oil-water separation

版权与免责声明:中国聚合物网原创文章。刊物或媒体如需转载,请联系邮箱:info@polymer.cn,并请注明出处。
(责任编辑:xu)
】【打印】【关闭

诚邀关注高分子科技

更多>>最新资讯
更多>>科教新闻
