南方科技大学孙大陟团队、香港理工大学王钻开团队 ACS Nano:增强型辐射制冷材料实现温度自适应热管理
2023-02-10 来源:高分子科技
被动辐射制冷(passive radiative cooling)作为一种无需能量输入的新兴制冷技术,在应对能源危机与降低能耗领域具有巨大的潜力。近年来,有关被动辐射制冷的研究已经得到了广泛的报道。应用于日间的辐射制冷材料不仅需要尽可能多地反射太阳光以减少能量的获取,还需要向低温的宇宙辐射更多的热量。因此,高性能的日间辐射制冷材料需要在太阳光谱范围(0.3-2.5 μm)内具有高反射率,在中红外波长范围内,尤其是在大气窗口 (8-13 μm),具有高发射率。但是,近些年对日间辐射制冷的研究主要着重于提高其在不同环境下的制冷性能,以至于忽略了不断提高的制冷性能会在夜间造成过冷现象。因此,在实现有效日间制冷的同时避免夜间过冷对于辐射制冷材料的应用具有重要意义。

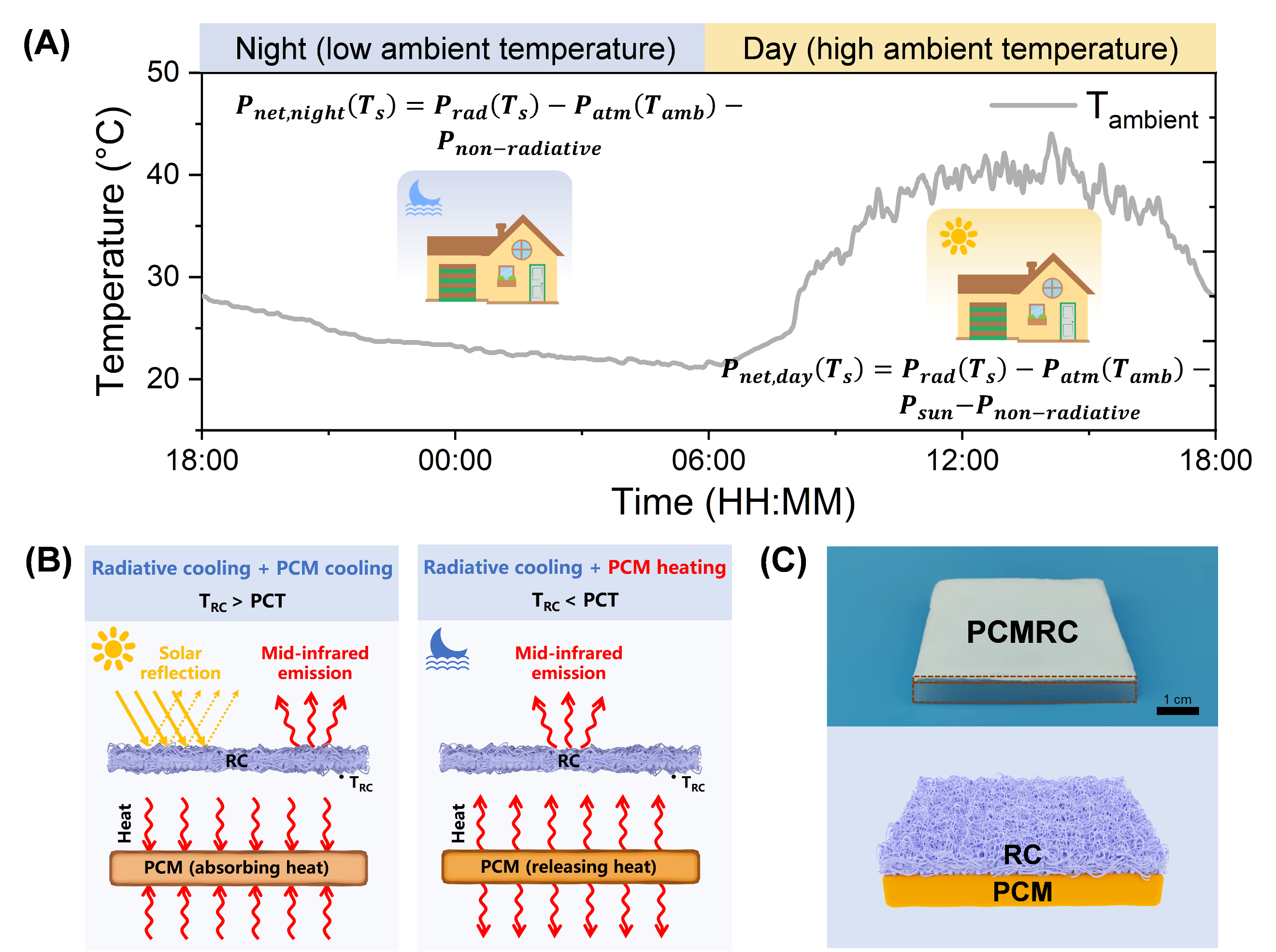

图1. PCMRC的设计和工作原理。(A)2022年10月在深圳进行的连续的24小时实时温度测量。温度曲线表明,夜间环境温度较低,而白天环境温度相对较高。(B)PCMRC的工作原理。(C)PCMRC的实物图及其双层结构。

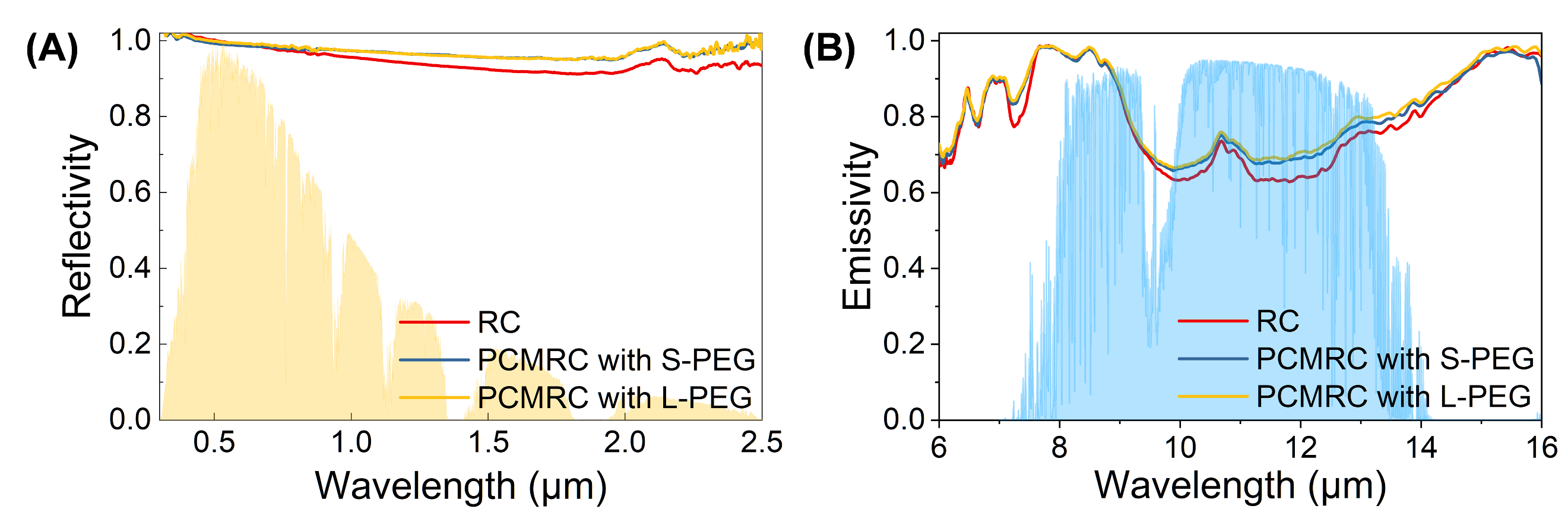

图2. 辐射制冷材料的光谱表征。(A)RC和PCMRC在太阳光谱范围内的光谱反射率。(B)RC和PCMRC在中红外波长范围内的光谱发射率。

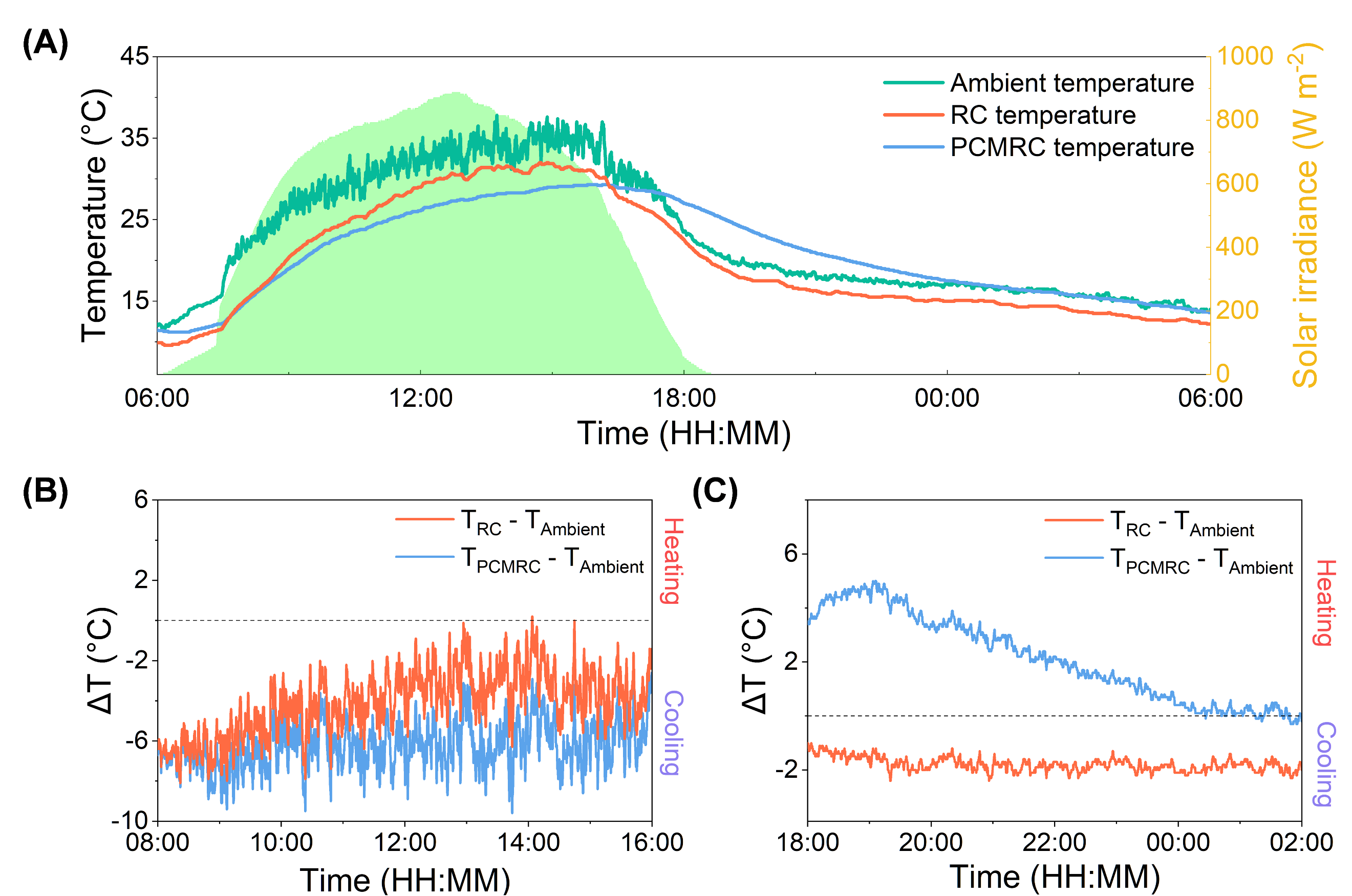

图3. 辐射制冷材料在户外的制冷性能。(A)2022年4月4日至5日在深圳进行室外测量期间的环境、RC 和 PCMRC 的温度。(B)环境与 RC/PCMRC 在日间的温差。(C)环境与 RC/PCMRC 在夜晚的温差。
图4. 净制冷功率的计算。RC在白天(A)和夜间(B)环境温度为298K时,在不同非辐射传热系数(hnon-radiative)条件下的净制冷功率。PCMRC在白天(C)和夜间(D)环境温度为298K时,在不同非辐射传热系条件下的净制冷功率。

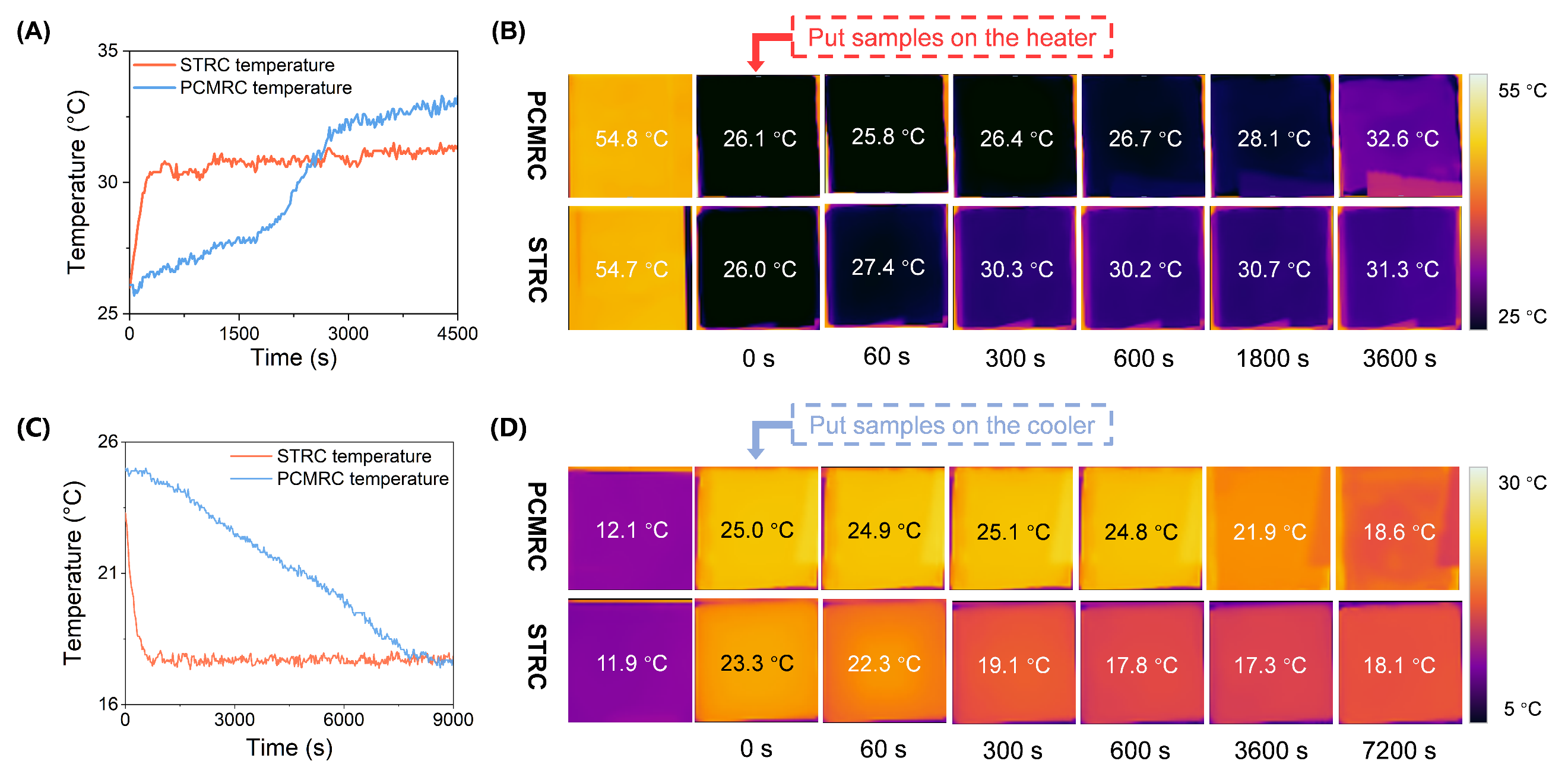

图5. 辐射制冷材料的热性能。在加热板上,STRC和PCMRC的表面温度(A)和红外图像(B)。在制冷板上,STRC和PCMRC的表面温度(C)和红外图像(D)。
原文链接:https://pubs.acs.org/doi/full/10.1021/acsnano.2c11916
版权与免责声明:中国聚合物网原创文章。刊物或媒体如需转载,请联系邮箱:info@polymer.cn,并请注明出处。
(责任编辑:xu)
相关新闻
- 北化汪晓东教授团队 Small:MXene薄膜与可回收聚乙二醇–磷腈共聚物整合多用途固–固相变材料的设计与构建 2024-10-24
- 深圳大学王泽凡、朱才镇 Adv. Mater.:基于缠结支撑具有超高焓值的拟固态相变材料设计 2024-09-18
- 宁波材料所刘小青研究员团队 Mater. Horiz.:高温触发交联策略助力有机相变复合材料自阻燃 2024-08-28
- 浙理工易玲敏课题组《Chem. Eng. J.》:静电场辅助自组装制备具有多层次微结构的柔性纤维素膜并用于日间被动辐射制冷 2022-08-16
- 南洋理工龙祎、怀俄明大学谭刚、华中科大杨荣贵Science:温度自适应被动辐射制冷智能窗 2021-12-18
- 南京大学胡文兵教授课题组:软物质研究解密过冷液体的刚性和脆性 2022-09-28
- Chem:通过冷冻电镜观测超分子截半立方体的二次组装阵列 2021-12-14
