搜索:
宾夕法尼亚大学杨澍教授团队 AM:双面手性液晶微液滴实现宽域结构色的自恢复和像素码显示屏
2022-11-17  来源:高分子科技

  手性液晶微液滴提供了一种可以被规模化合成的结构色材料,其结构色来源于液晶分子在液滴内的手性有序结构。然而普通液滴的显色范围小,颜色弱,极大地制约了其在实际生活中的应用。


  近期,宾夕法尼亚大学材料科学与工程系杨澍教授团队联合宾夕法尼亚大学化学系Christopher B. Murray教授团队设计了一种新型结构的双面手性液晶微液滴,并利用磁场远程控制液滴显色的开关状态。该研究设计了一种新型结构的双面手性液晶微液滴,将微液滴的结构色面积提高了十多倍,并且可以利用重力作用实现颜色的自恢复,利用磁场实现颜色的开关,促进了基于微液滴的结构色在柔性显示,磁感探针,信息编码及防伪等方面的应用。该工作以Janus Microdroplets with Tunable Self-recoverable and Switchable Reflective Structural Colors为题发表在Advanced Materials上。文章第一作者是宾夕法尼亚大学博士后刘明珠博士


  研究者首先利用氯仿作为共溶剂将液晶组分和硅油组分溶解在氯仿中,并利用微流控装置制备成大小均一的液滴(图1a)。随后,液滴被分散在聚乙烯醇(PVA)水溶液中并利用加热的方式将氯仿在通风橱中挥发,导致液滴中的液晶组分和硅油组分相分离形成双面液滴。由于溶液中的聚乙烯醇促进液晶组分的表面取向,同时液晶组分中的手性单体促进有序手性液晶相的形成,从而展示出结构色(图1b)。由于微液滴的双面结构,当从不同方向观察液滴时,白光从不同的界面反射而产生不同的光学效果。当光照向硅油一侧时,由于反射界面液晶的特殊排列以及半球状硅油的光学效应,反射光斑呈现出一个条带状。与直接被液晶微液滴面反射相比,这种情况下反射光的面积提高至约14倍。通过调控液晶组分中手性分子的浓度,结构色可以调控呈现在红色至紫色之间(图1c)。

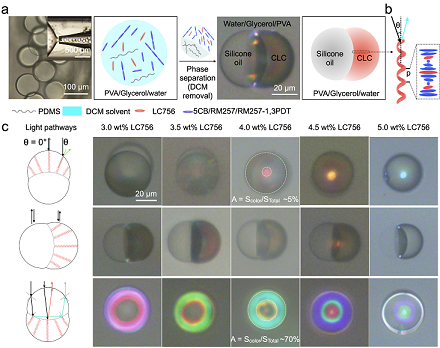

1.双面微液滴的合成(a-b)和颜色调控(c)


  由于液晶相和硅油相的密度不同,在重力作用下,液滴的液晶相转至下方而硅油相转至上方(图2a)。当液滴分散于两片塑料薄膜之间制备柔性颜色显示屏并且被弯折时,颜色会短暂消失。但在重力作用下原来显示的颜色几秒后又会复原。因此,研究者进一步将磁性纳米粒子引入到微液滴的液晶相,利用磁场来克服重力的影响,从而控制液滴的取向。 这样显示屏上的结构色可以任意切换(图2b)。


2.双面微液滴颜色自恢复(a)和磁控开关(b)


  此外,由于液滴的转向和恢复需要一定的时间,磁场响应的微液滴悬液也可用于制备探测显示器以此检测磁性物质的速度(图3a)。当磁性物质的移动速度比液滴的恢复速度要慢时,探测显示器显示的图案与磁性物质的形状比较类似;当磁性物质的移动速度过快时,显示器则显示拖尾。因此,根据图案的形状, 可以推测磁性物质的移动速度。最后,研究者将磁场响应性和非磁场响应性的微液滴悬液混合在一起,制备成具有多个像素点的显示器(图3b)。通过预先编码每个像素点的颜色和响应性,处于相同初始颜色状态的显示器可以在磁场下显示截然不同的像素码信息。


3.基于双面微液滴的磁性物质探针(a)和信息加密(b)


  文章链接:https://onlinelibrary.wiley.com/doi/10.1002/adma.202207985

版权与免责声明:中国聚合物网原创文章。刊物或媒体如需转载,请联系邮箱:info@polymer.cn,并请注明出处。
(责任编辑:xu)
】【打印】【关闭

诚邀关注高分子科技

更多>>最新资讯
更多>>科教新闻
