对于市面上现有的折叠屏手机来说，其屏幕密封层中的聚合物膜一般镀有至少两层涂层：一层抗污涂层与另一层硬防护层，因此镀层需要两道工序。目前被用作许多可折叠手机的硬防护层，有易损坏，及低硬度的缺点，这也是折叠式智能手机在推出后市场冷淡的原因之一。其次，屏幕表面的抗污涂层往往会在几个月之内磨损。因此，发展一种耐用、高抗划且可弯曲的抗污涂层材料就变得迫切而必要。

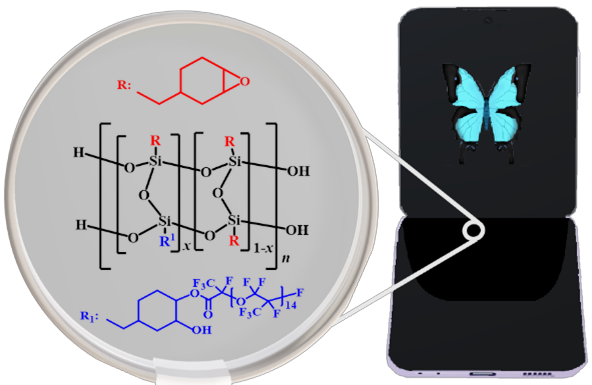

图1 涂层材料化学结构图

  近日，加拿大女王大学刘国军教授团队研发了一种集超高硬度，耐磨性，可折叠，双疏性和透明性于一体的抗污涂层材料。此涂层基材为具有环氧环己基官能团的梯形聚倍半硅氧烷，此化合物可与具有末端羧基的全氟聚醚反应形成最终的涂层原料（图1）。把氟含量为百分之六的此材料（缩写为LASQ-FP6.0）进行光交联，可得具有超低表面能的涂层（12.3±1.5 mJ/m²）。当该涂层厚度为40微米时，其玻璃基板的透射率大于99%，纳米压痕硬度H值为1.4GPa，铅笔硬度大于9H。在26 kPa的压力下，用钢丝网摩擦300次后，其油墨收缩性能没有明显下降（图2）。

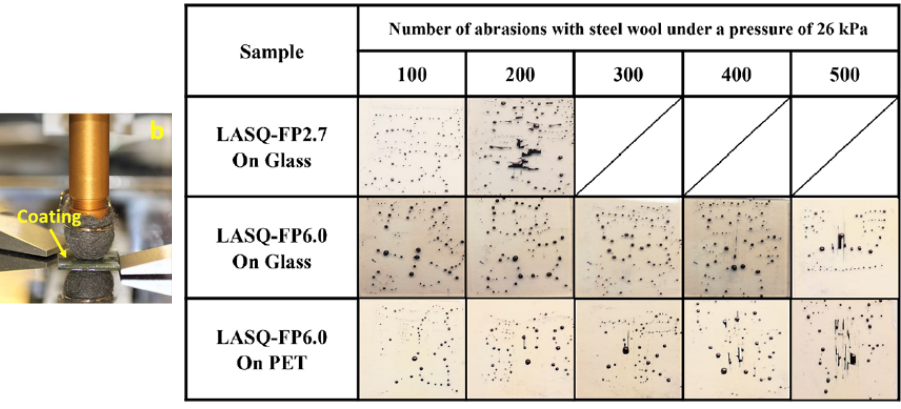

图2 钢丝绒摩擦测试与油墨收缩

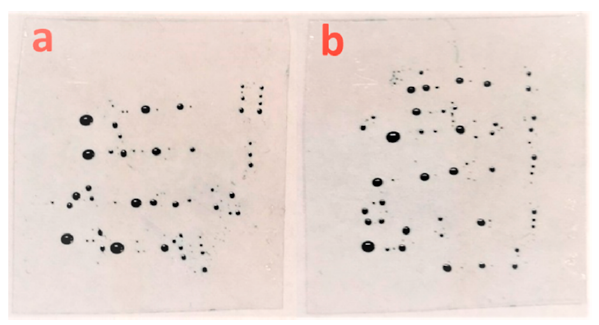

图3 涂层弯曲测试前后的油墨收缩对比

  原文链接：https://doi.org/10.1021/acsami.2c10200
