螺旋结构在自然界中广泛存在，很多生物大分子也具有螺旋结构，如蛋白质的α-螺旋和脱氧核糖核酸 (DNA)的双螺旋结构等。生物大分子的螺旋结构在生命活动中起着重要作用，如分子识别、复制、遗传等生命功能都与螺旋结构有关。开展螺旋高分子的研究不仅能够模仿天然大分子的某些结构和功能，而且可以开发新的高分子结构体系，为发展新的功能高分子材料提供结构基础。

图1. 螺旋聚卡宾与端炔衍生物的端基功能化

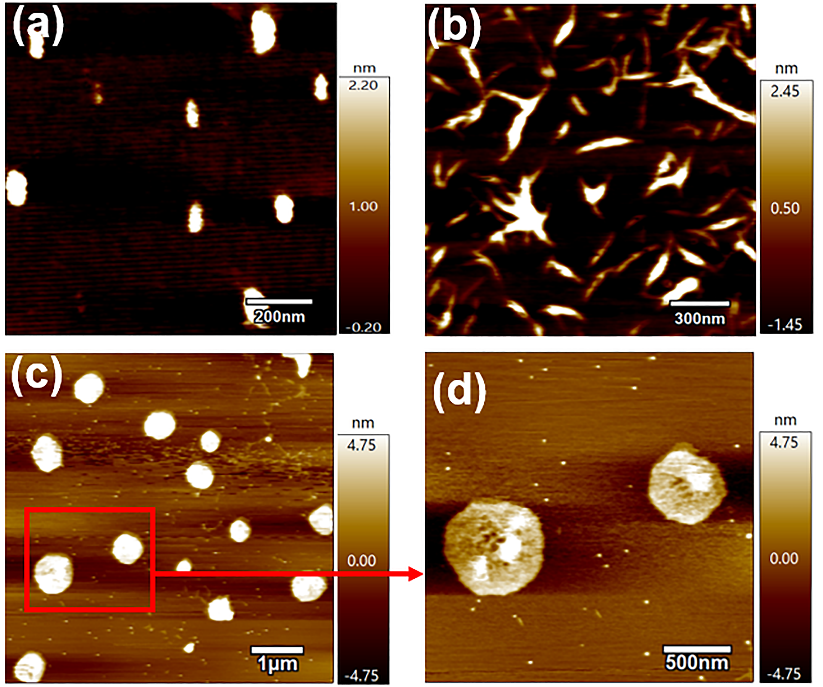

该团队利用π-烯丙基氯化钯与Wei-phos (L)的配合物引发重氮酸酯单体活性聚合，获得分子量可控、分子量分布窄的螺旋聚卡宾。通过聚卡宾链端的Pd/L配合物催化该聚合物与端炔类化合物发生Sonogashira偶联反应，将一系列端炔修饰的功能基团 (2a-2c)或大分子链 (poly-3_n)引入聚卡宾链端基上，实现了对螺旋聚卡宾的高效端功能化。例如：高分子化合物poly-3a₆₀, poly-3b₁₀₀, poly-3c₆₀的末端炔与聚卡宾链端的高效偶联反应，制备出了螺旋聚卡宾与其他高分子的嵌段共聚物 (图1)，核磁研究表明端基功能化的效率能达到95%以上 (图1)。他们还研究了嵌段共聚物poly-1a₅₀-b-3a₆₀在不同溶剂中的自组装行为。结果表明：在四氢呋喃中，聚合物poly-1a₅₀-b-3a₆₀以短棒胶束的状态存在 (图2a)，随着不良溶剂异丙醇的加入，聚合物poly-1a₅₀-b-3a₆₀在四氢呋喃和异丙醇体积比为7:3的混合溶剂中组装为纤维 (图2b)，继续增加混合溶剂中异丙醇的比例，聚合物在四氢呋喃和异丙醇体积比为6:4的混合溶剂中以碟状形貌存在 (图2c和2d)。

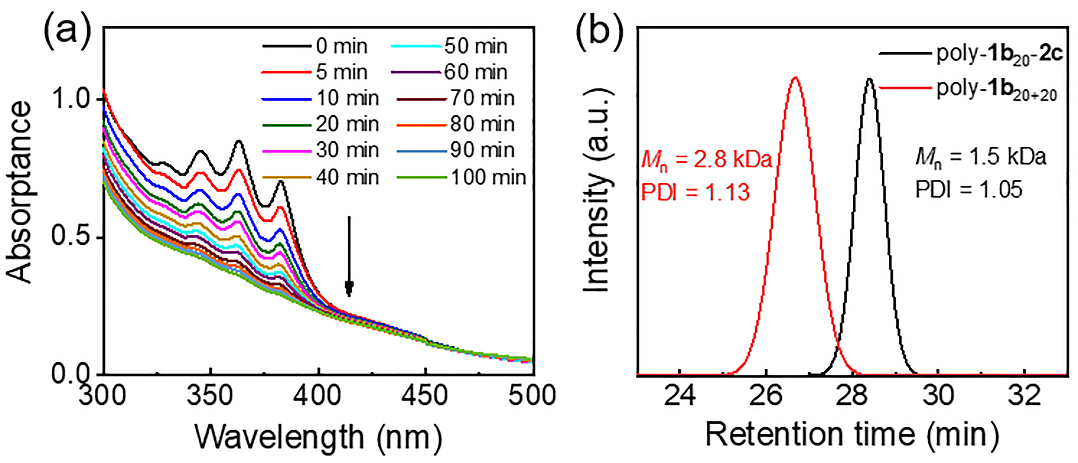

图3. (a) 聚合物poly-1b₂₀-2c在365 nm波长光源照射下的紫外吸收随时间变化关系图；(b)聚合物poly-1b₂₀-2c和poly-1b₂₀₊₂₀的尺寸排阻色谱图 (流动相: THF, 温度: 40 °C)。
