近日，浙江大学高超教授课题组发表了题为“Porous Graphene Microflowers for High-Performance Microwave Absorption”的研究文章，提出了一种新的提高石墨烯吸附性能的思路，即通过石墨烯材料的微结构的设计来优化其微波吸附性能。此研究工作利用3D多孔褶曲的石墨烯结构构建3D导电网络，同时实现对微波的多重反射损耗。

  采用了喷射干燥（氧化石墨烯）-化学预还原-退火还原三步法制备了3D结构的石墨烯微米花，比表面积高达230 m2/g，而密度只有40–50 mg/cm3。微波吸附测试结果研究发现其有效吸收带宽达到5.59 GHz，最低反射损耗为-42.9 dB，性能指标优于纯石墨烯和目前文献报道的大部分石墨烯基材料。

  此外，还具有低填充量（~10%）、廉价、超低密度等特性，具有较强的实际应用前景。该研究提供了一条通过结构设计来调控微波吸附材料性能的新思路。

图1 a)石墨烯微米花(Gmfs)的形成过程示意图。b,c) Gmfs的SEM图。图片为20 mL瓶中0.4g Gmfs粉末的数字图像。d,e)单个Gmfs的TEM图像。

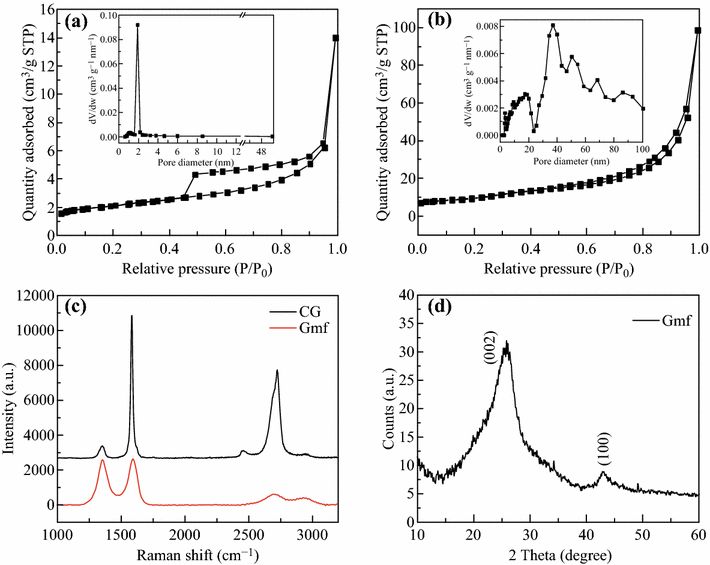

图2 a)Gmfs的N2吸附/脱附曲线。内插图片是计算的孔径分布。b)商品化石墨烯(CG)的N2吸附/脱附曲线。内插图片是计算的孔径分布。c)Gmfs和CG的拉曼光谱。d)Gmfs的XRD图。

图3 a,b)具有不同填料含量的Gmfs /石蜡复合材料的介电常数的实部和虚部。c,d)具有不同填料含量的CG /石蜡复合材料的介电常数的实部和虚部。

图4  a)不同厚度的10wt％Gmfs /石蜡复合物的反射损耗。b)不同厚度的8wt％CG /石蜡复合物的反射损失。c)不同填料含量下的Gmfs /石蜡和CG /石蜡的EABs。d)比较最大| RL |和研究中报道的Gmf/石蜡和CG /石蜡的EAB。

图5 a)不同填料含量的Gmfs /石蜡的正切损耗。 b)不同填料含量的CG /石蜡的正切损耗。c)在13,15和18GHz下10wt％Gmfs /石蜡和8wt％CG /石蜡的实部和虚部。 彩色圆圈代表ε’和ε“的合理范围，使RL在相应频率下低于-10 dB。d)Gmfs的微波吸收(MA)机制示意图。

  文章发表于 Nano-Micro Letters 期刊 2018 年第 10 卷第 2 期。

  论文链接：https://link.springer.com/article/10.1007%2Fs40820-017-0179-8
