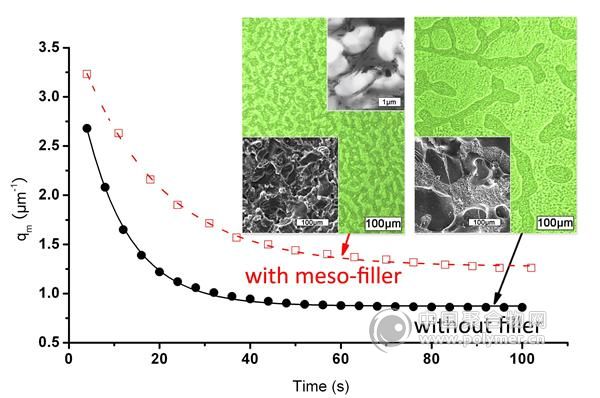

首次研究了介观粒子在聚合物多元体系中的粘弹效应；系统的分析了介观粒子尺寸和形状等因素与粘弹相分离的关联性。发现介观粒子在相分离中的强化粘弹效应本质上来源于其与应力下高分子链的缠结，因而介观粒子的尺寸与其缠结作用成反向关联，即尺寸越小的介观粒子，其强化粘弹效应越明显；在极端情况下（动力学对称多元聚合物体系），介观粒子分布在与其表面亲和力较强的聚合物相。
