1. 德累斯顿工业大学冯新亮教授Nat. Commun.: 双金属层状共轭MOFs协同电催化还原CO2制CO

2. 黑龙江大学付宏刚教授Adv. Mater.: MoO2-FeP异质结界面工程用于高效析氢和生物电氧化

3. 武汉理工大学木士春教授Adv. Energy Mater.: 多级结构Mo掺杂Ni3S2/NixPy空心异质结构纳米棒用于高效水分解

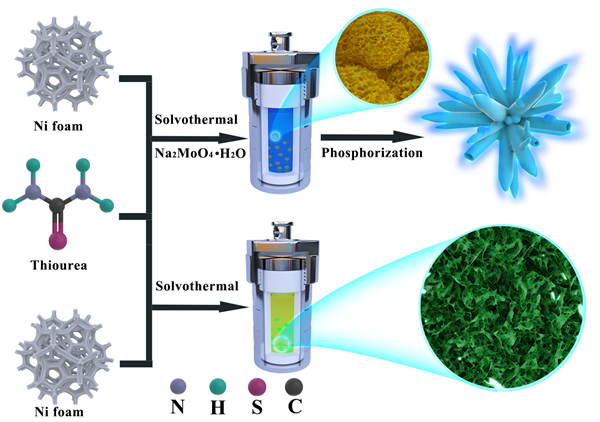

合理设计和构造具有优异催化活性和耐久性的双功能电催化剂是实现水分解的关键。在本文中，武汉理工大学木士春教授、李能教授联合郑州大学张佳楠教授等课题组提出了一种新颖的自上向下策略，通过对Mo-Ni3S2/NF材料进行部分磷化处理，成功制备出一种具有多级树枝状的钼掺杂硫化物/磷化物异质结构催化剂(Mo‐Ni3S2/NixPy空心纳米棒)。得益于其优化的电子结构、多级分枝空心纳米棒结构和丰富的异质界面，所制备出的多位点Mo‐Ni3S2/NixPy/NF电极在1M KOH溶液中具有优异的析氢反应(HER)/析氧反应(OER)双功能电催化活性和稳定性。

该催化剂在OER反应时仅需要238 mV的低过电位就可达到50 mA cm?2的电流密度。更重要的是，当其同时作为阳极和阴极组装成电解槽后，仅需要1.46 V的超低电压就可以达到10 mA cm?2的电流密度，并具有超过72小时的优异耐久性，该性能优于大多数已报导的镍基双功能材料。通过密度泛函理论进一步证实，掺杂型异质结构可以协同优化含氢和含氧等中间产物(OH*, O*, OOH*)在HER和OER过程中的Gibbs自由能，从而加速电化学水分解的反应动力学。

Xu Luo, Pengxia Ji, Pengyan Wang, Ruilin Cheng, Ding Chen,Can Lin, Jianan Zhang, Jianwei He, Zuhao Shi, Neng Li, Shengqiang Xiao, and Shichun Mu. Interface Engineering of Hierarchical Branched Mo‐Doped Ni3S2/NixPy Hollow Heterostructure Nanorods for Efficient Overall Water Splitting. Adv.Energy Mater. 2020. DOI: 10.1002/aenm.201903891.

文章链接：

https://doi.org/10.1002/aenm.201903891

4. 湖南大学王双印教授Adv.Mater.: 燃料电池电催化剂缺陷工程

5. 中科院大连化物所邓德会研究员Nano Energy: 双层杂化盔甲催化剂用于高效析氢

6. 南方科技大学谷猛教授J. Am. Chem. Soc.: 超高负载Ir单原子显著增强析氧反应

7. 昆士兰大学王连洲教授Adv. Funct. Mater.: 薄层光催化剂

8. 中国科学技术大学俞书宏院士J. Am. Chem. Soc.:中间产物限域保护铜氧化态用于高效催化CO2还原制C2+产物
