Links
Contact Info.
  • Address:武汉珞狮路122号
  • Zip:430070
  • Tel:027-87651837
  • Fax:
  • Email:msc@whut.edu.cn
Current Location :> Home > News > Text
Finally, someone has explained the principle of adsorbate evolution mechanism (AEM)!

原创 GBZ电化学与电催化2025年07月15日15:04广东

说明:本文系统阐述了析氧反应(OER)中的吸附质演化机制(AEM包括其原理、研究意义及应用进展研究。


什么是吸附质演化机制(AEM)


析氧反应OER作为关键电极反应在电解水制氢、金属空气电池和可再生燃料合成等能源转换体系中发挥核心作用。OER涉及复杂的多电子转移和含氧中间体的转换导致其动力学过程缓慢通常伴随着较高的过电位。

随着催化科学的发展 OER机制研究已从早期的吸附演化机制AEM和晶格氧机制LOM扩展至多个新兴理论氧化物路径机制OPM、氧-氧耦合机制OCM和分子内氧耦合机制IMOC

然而OER机制的复杂性不仅体现在不同催化剂体系间的机制差异还涉及催化过程中不同机制的协同作用和动态转变。厘清OER机制的本质、建立精确的机制调控策略是开发高效、稳定OER催化剂的核心科学问题对推进电催化能源技术的工业应用具有重要意义。


AEM机制的原理


提高OER过程中的电化学动力学可通过加速催化剂和氧气中间体之间快速的电子转移实现这很大程度上与费米能级周围的电子态有关。费米能级附近电子态表现为金属特性时表现为金属为氧化还原中的AEM机制;费米能级附近电子态表现为氧时表现为氧为氧化还原中的LOM机制。

吸附质进化机制(AEM包括氧中间体经历吸附、去质子化、偶联和解吸(*OH→*O→*OOH→O2的顺序过程。同样在不同的电解液环境下OER也会发生不同的反应如图1

酸性环境下:

*+H2O→HO*+H++ e-

HO*→O*+H++ e-

O*→1/2O2+*

H2O+O*→HOO*+H++ e-

HOO*→O2+H++ e-

碱性环境下:

*+OH-→OH*+ e-

HO*+OH-→O*+H2O+ e-

O*→1/2O2+*

O*+OH-→HOO*+ e-

HOO*+OH-→O2+H2O+ e-

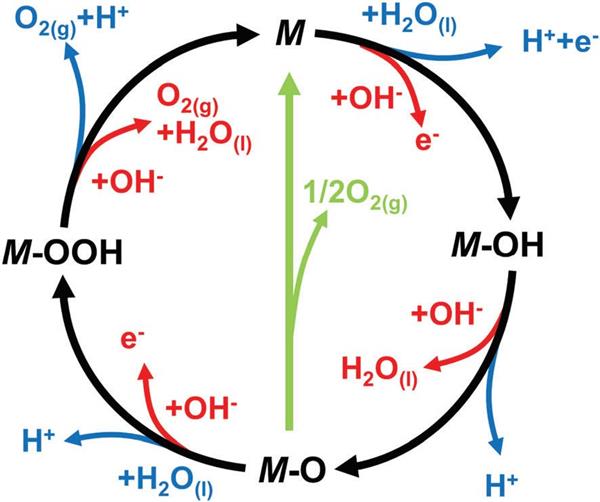

1. OER在酸性(蓝色箭头)、碱性环境(红色箭头)下的AEM机制(黑色箭头代表OER过程中可能涉及的中间体的形成绿色箭头表示O2生成的另一种途径)。DOI:10.1039/C6CS00328A



AEM机制的研究意义


根据Sabatier原理性能优异的催化剂取决于催化位点和氧中间体(*OH*O*OOH)结合能之间的平衡在异相催化/电化学中的标度关系(Scaling Relation)指出不同物理量在一系列催化体系上具有线性相关关系。

OERΔGHO*ΔGHOO*分别与ΔGO*存在标度关系所以ΔGHO*ΔGHOO*之间也存在标度关系并推断出ΔG(*OOH)-ΔG(*OH)= 3.2 ± 0.2 eV

如果在某种催化剂上ΔGHO*→O*降低那么ΔGO*→HOO*升高反之亦然。当ΔGHO*→O*ΔGO*→HOO*相等时催化剂的吸附位点最接近火山图峰值时催化剂的效率最高(如图2产生最小的过电位可以得出AEM途径的理论极限过电位为370 mVAEM途径作为OER中具有基础性、普适性和理论奠基作用是理解OER过程的核心框架。

2. 不同金属氧化物的OER活性趋势(使用吸附能作为描述符)。DOI:10.1002/smll.202202336



AEM机制的应用


案例一:在不改变AEM机制的前提下通过催化剂的改性策略增强反应动力学突破其理论极限过电位(370 mV)。

2025417兰州大学李泽龙、香港城市大学黄勃龙、中国科学院上海应用物理研究所李炯在国际知名期刊Advanced Materials发表题为《Fluorine Engineering Induces Phase Transformation in NiCo2O4 for Enhanced Active Motifs Formation in Oxygen Evolution Reaction》的研究论文。

作者报道了氟(F)掺杂的NiCo2O4NiCo2O4-FnOER催化剂该催化剂由NiCo2O4核和(NH4NixCo1-xF3外壳组成NiCo2O4-F1的本征活性比NiCo2O4提高了14倍。

密度泛函理论(DFT)计算表明F掺杂导致了大量氧空位的产生(OvOv诱导的不饱和CoNi位点通过促进*OH中间体吸附和转化降低了OER的能垒从而增强了电活性其电化学性能如图3所示

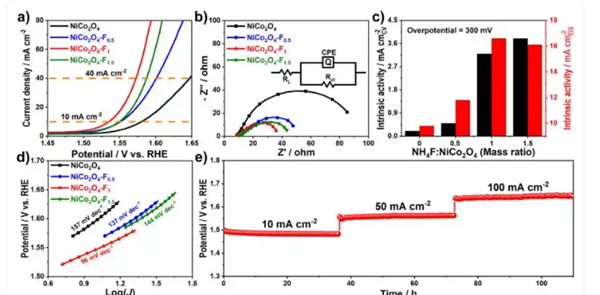

3. 催化剂的电化学性能测试。DOI:10.1002/adma.202418058


如图4所示同位素标记的差分电化学质谱(DEMS)测量结果表明18O标记NiCo2O4-F118O标记NiCo2O432O2 - 34O2 - 36O2记录的质量信号比值分别为1804:27:13645:27:0这表明NiCo2O4NiCo2O4F1都遵循吸附质演化机制(AEM)催化OER即该催化剂设计策略在不改变AEM反应机制的同时增加了电化学活性。

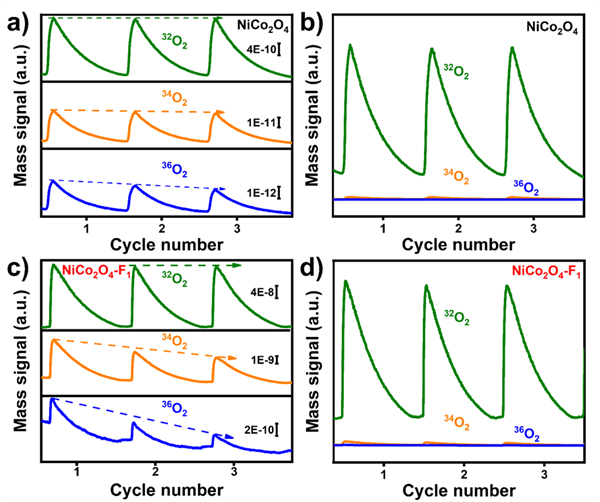

4. 同位素标记原位差分电化学质谱图像DOI:10.1002/adma.202418058


案例二:通过构建催化剂双活性位点AEM途径和有更高动力学的途径(如LOM等途径)相结合实现双机制共存策略。

2024918武汉理工大学木士春团队Nature Communications上发表题为《Fe-S dually modulated adsorbate evolution and lattice oxygen compatible mechanism for water oxidation》的研究论文。

作者NiMoO4水合物为预催化剂FeS为调节剂通过化学腐蚀共同引入诱导了大量的结构缺陷促进了电化学活化过程中完全重构为R-NiFeOOH@SO4阳极活化触发金属和晶格氧中心的氧化还原并涉及氧空位的形成和重新填充。

如图5所示R-NiFeOOH@SO4催化剂在1.0 M KOH溶液中达到100 mA cm-2电流密度所需的过电位为251±5 mV

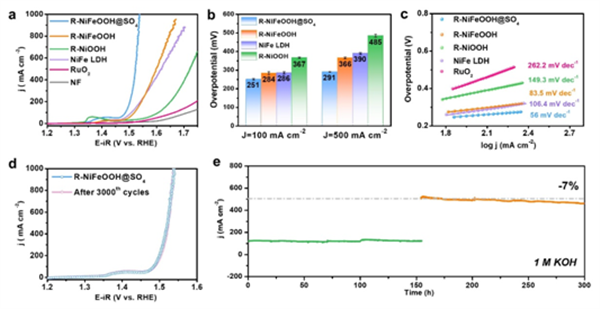

5. 催化剂的电化学性能测试。DOI10.1038/s41467-024-52682-y


在图6a所有催化剂的OER活性都表现出一定程度的pH依赖性R-NiFeOOH@SO4的电流密度随着pH值的降低而下降得更快这表明晶格氧参与了OER过程。

此外在图6bR-NiFeOOH@SO41M TMAOH由于四烷基铵阳离子(TMA+)的强结合抑制了LOM OER活性明显减弱。而对R-NiFeOOHR-NiOOH只有轻微的活性衰减。

为了进一步验证催化剂晶格氧在OER过程中的参与采用了原位18O同位素标记差分电化学质谱法(DEMS结果表明其具有更高的晶格氧活性和更有利的LOM通路。同时RNiOOH相比R-NiFeOOH16O18O峰面积增大而其16O18 O/ 16O16 O峰面积比值减小说明在AEM途径下Fe的电子调控对析氧的贡献更为显著。此外18O同位素标记的原位拉曼光谱也证实了晶格氧参与了OER过程。

如图6d-f所示在氧质量对振动模式的影响下18O标记的催化剂明显向低波数偏移。在含16O的电解液中1.624 V / RHE恒定电位作用时随着18O的消耗18 O标记催化剂的拉曼峰逐渐移回常规16O标记催化剂的位置其中R-NiFeOOH@SO4晶格氧释放更快拉曼峰在1 min内移回。R-NiFeOOHR-NiOOH需要20min甚至更长的时间来释放标记的18O这一结果进一步证实了R-NiFeOOH@SO4OER过程中更快的晶格氧释放揭示了S调制对晶格氧的有效活化。

在图6g-i随着施加电位的增加可以在12001100 cm?1附近观察到明显的吸收峰表明产生了含氧中间体。位于1207-1212 cm-1的峰可归因于在LOM途径中形成的O-O中间体进一步证实了LOM的参与。

同时1095 cm?1处的峰属于AEM途径产生的*OOHR-NiOOH相比R-NiFeOOH*OOH显著增强O - O明显减弱表明Fe引入对AEM途径OER进行了优化。

在图6iR-NiFeOOH@SO41115 cm?1处呈现合并且强度更高的OOH并且O-O进一步增强表明AEMLOM同时优化。原位ATR FTIR结果进一步证实了催化剂AEMLOM的耦合作用其中R-NiFeOOH@SO4通过协同优化AEMLOM促进了OER过程。

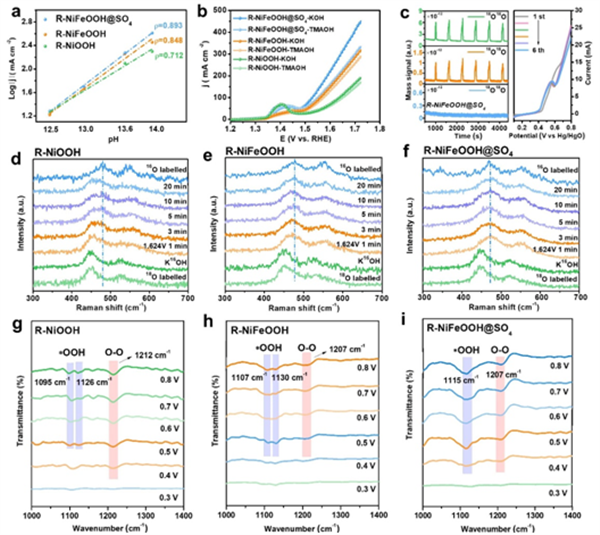

6. AEM-LOM兼容机制OER催化分析。包括电流的pH依赖性测试、同位素标记原位差分电化学质谱分析、拉曼分析和红外分析。DOI10.1038/s41467-024-52682-y


案例三:AEM途径作为OER反应的基础途径与文章中新提出的反应途径作为对比(如OPMOCMIMOC等途径)突出新机制途径的优势

2024229山东大学王建军教授、宋克鹏教授JACS上发表题为《Ir Single Atoms Boost Metal?Oxygen Covalency on SelenideDerived NiOOH for Direct Intramolecular Oxygen Coupling》的研究论文。

作者将Ir单原子锚定在NiOOH上(Ir1@NiOOH其中Ir取代前驱体FeNiSe2晶格中的Fe促进硒化物向活性结构羟基氧化物的转变。这种元素取代促进了O 2p带的上移增强了金属-氧共价从而实现了OER机制的转变使其活性增强。

原位差分电化学质谱(DEMS)证实了NiOOH的单金属位点机理到Ir1@NiOOH的双金属位点机理的转变其间涉及的原子级结构和螯合配位环境的转变获得了原位拉曼、X射线吸收光谱和理论计算结果的支持。

Ir1@NiOOH电极表现出优异的电催化性能在电流密度为101000 mA cm-2时分别实现了低至142308 mV的过电位OER的电极设计设定了新的基准。

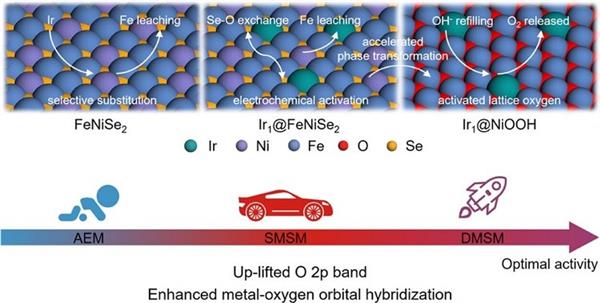

7. Ir1@NiOOH通过选择性取代和电化学活化原理图。DOI:10.1021/jacs.3c13746



总结


AEM是理解OER的基础但通过缺陷工程、元素掺杂或机制协同可优化其动力学性能甚至衍生新机制以突破理论极限。
