Links
Contact Info.
  • Address:武汉珞狮路122号
  • Zip:430070
  • Tel:027-87651837
  • Fax:
  • Email:msc@whut.edu.cn
Current Location :> Home > News > Text
Crystalline/Amorphous-Ru/VOx Phase engineering expedites the alkaline hydrogen evolution kinetics

陶振华等 科学材料站 2024-01-16 09:28 发表于安徽

文 章 信 息

晶体/非晶(Ru/VOx)相工程提升碱性析氢动力学

第一作者:陶振华,赵宏宇

通讯作者:余军*,木士春*

单位:武汉理工大学


研 究 背 景

氢作为能量储存密度高的物质之一,将在能源转换及储存方面发挥着巨大的作用。利用可再生能源来进行电解水制氢具有环保、高效等特点,但目前电解水析氢反应(HER)最有效的催化材料仍为贵金属铂(Pt),极大地限制了电解水技术的发展。钌(Ru)最为一种价格远低于铂的低廉贵金属,在电解水制氢方面可表现出与Pt催化剂相媲美的性能,但其活性及稳定性还有待进一步提高。通过调控强金属-载体相互作用可促进界面处的电荷转移及轨道的杂化重排,是提升材料催化性能的有效方式之一。金属氧化物载体因其具有良好的稳定性而备受关注,但其较低的导电率降低了催化剂的催化活性。而材料的非晶化可以使其具备高缺陷,有利于提升材料内部的电子传输能力,从而提高催化活性。鉴于此,设计具有强金属-载体相互作用的金属-非晶氧化物异质晶相结构有利于提升材料的催化性能。


文 章 简 介

近日,来自武汉理工大学的木士春教授团队在国际知名期刊Advanced Functional Materials上发表题为"Crystalline/Amorphous-Ru/VOx Phase engineering expedites the alkaline hydrogen evolution kinetics"的观点文章。该论文通过调控温度调控金属Ru的分布形式及钒氧化物载体的晶相加强了金属-基底相互作用,进而提升了催化剂在碱性介质中的析氢动力学。博士研究生陶振华及硕士研究生赵宏宇为论文共同第一作者。

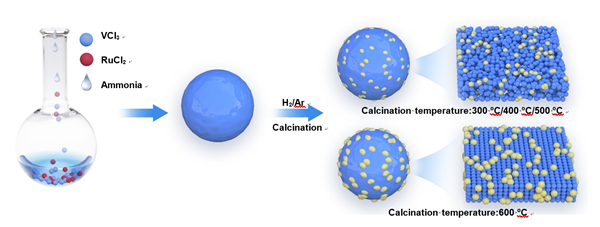

图1. 催化剂制备流程图


本 文 要 点

要点一:调控结晶/非晶-Ru/VOx异质晶相结构

通过调控煅烧温度(300-600 ℃),可有效调节钒氧化物载体的晶相,以及晶体Ru物种的分布形式和电子结构。XPS表征结果证实,制备的Ru与钒氧化物之间存在明显的电子转移,说明存在强烈的金属-载体相互作用。其中600 ℃条件下煅烧得到的钒氧化物(V2Ox)结晶程度高,并且Ru在基底表面发生明显的团聚,这些特性不利于催化反应的发生。而在500 ℃条件下煅烧得到的钒氧化物(VOx)呈非晶结构,Ru在载体上分布均匀,粒径较小,上述特性有利于电子的传输,从而增强催化活性。

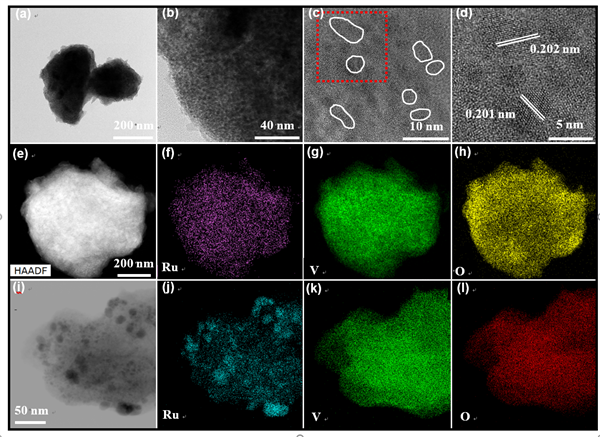

图2. (a-d) c/a-Ru/VOx-500的透射电镜图像; (e) c/a-Ru/VOx-500催化剂的HAADF-STEM 图像和(f-h) EDS元素映射图像; c/c-Ru/V2O3-600的透射电镜图像 (i) 和 (j-l) EDS 元素映射图像。


要点二:c/a-Ru/VOx-500优越的碱性HER性能

在500 ℃下煅烧获得的催化剂具有良好的催化特性。这是因为其较低的电荷转移电阻能够促进析氢反应(HER)的快速发生,而且其较高的电化学活性面积能够提供更多的活性位点,这使得c/a-Ru/VOx-500在碱性介质中表现出高的HER性能。在电流密度为10 mA/cm2时,其过电势仅为33 mV,低于商用Pt/C催化剂(35 mV);较低的Tafel斜率(27 mV dec?1 )表明HER反应机理属于Volmer-Tafel机制;在50 mV的过电势下,Ru的质量活性(0.335A mgRu-1)是商用Pt/C催化剂(0.224A mgPt-1)的1.5倍;此外,该催化剂在模拟工业电解液条件下(高温:55-95 ℃,高碱性:6M/L KOH)仍具有优于商用Pt催化剂的性能。

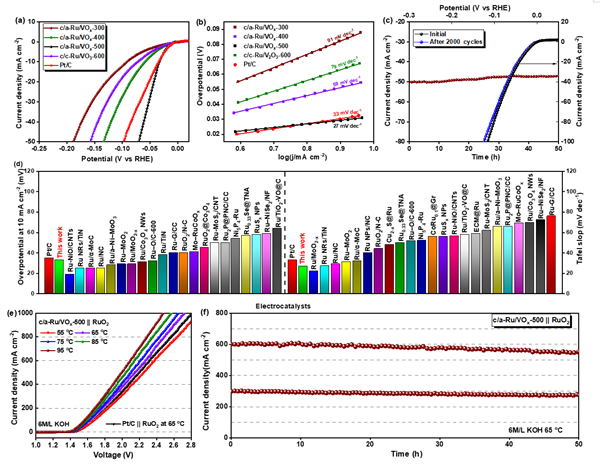

图3. 不同催化剂的 (a) LSV曲线和 (b) Tafel斜率;(c) c/a-Ru/VOx-500催化剂的稳定性测试; (d) c/a-Ru/VOx-500 和已报道Ru基催化剂在 1M/L KOH电解质中的Tafel斜率以及 10 mA/cm2时的过电势;(e)两电极体系Pt/C || RuO2 的全水解LSV曲线和 c/a-Ru/VOx-500 || RuO2 在不同温度下的全水解LSV曲线;(f) c/a-Ru/VOx-500 || RuO2 在300和600 mA/cm2下的i-t曲线。


要点三:DFT揭示c/a-Ru/VOx-500催化机制

理论计算表明,与纯相Ru和晶相(c/c-Ru/V2O3)模型相比,晶相-非晶相(c/a-Ru/VOx)模型的Ru位点降低了HER过程中反应中间体的吸附-解吸能垒。这种现象可归因于Ru和VOx之间强烈的相互作用诱导了电荷重新分布,导致Ru位点的电子亏缺及活性Ru原子的d带中心负移,最终减弱了关键反应中间体OH*和H*的吸附和解吸,从而优化了反应过程热力学,并加速HER过程。


文 章 链 接

Crystalline/Amorphous-Ru/VOx Phase engineering expedites the alkaline hydrogen evolution kinetics

https://doi.org/10.1002/adfm.202312987


通 讯 作 者 简 介

余军 副研究员:武汉理工大学材料学院副研究员,硕士生导师。主要研究方向为PEM燃料电池催化剂、PEM水电解槽及相关装置的研究。以第一作者或通讯作者在Adv.  Funt. Mater. 、Adv. Sci.等国内外期刊上发表10余篇SCI学术论文。


木士春 教授:武汉理工大学学科首席教授,博士生导师,国家级高层次人才。长期致力于电解水制氢和质子交换膜燃料电池催化剂研究。以第一作者或通讯作者在Nat. Commun.、Adv. Mater.、J. Am. Chem. Soc.、Angew. Chem. Int. Ed.、Energy Environ. Sci.等国内外期刊上发表300余篇高质量学术论文。


研 究 团 队 介 绍

武汉理工大学木士春团队官网:http://www.polymer.cn/ss/shichunmu/index.html
