作者：Shuiquan Li, Mengyao Wang, Huihui Liu, Jin Jiang, Wenli Zhao, Yan Wang, Ping Song, Zhi Wang
关键字：Polybenzoxazine coating，Polyphenylene sulfide (PPS) fabric，Antibacterial，Harsh environment
论文来源：期刊
具体来源：Polymer
发表时间：2023年

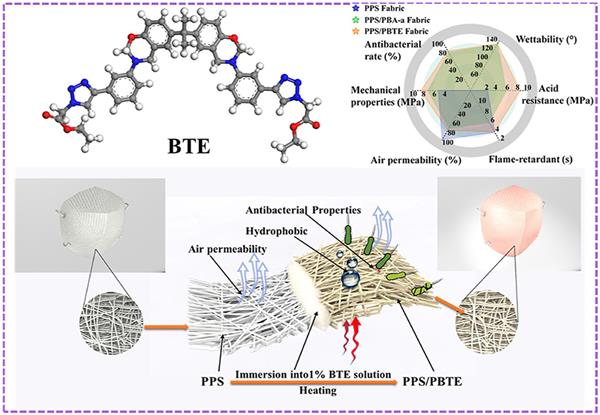

    聚苯硫醚 (PPS) 织物由于其出色的机械性能而有望用于个人防护装备 (PPE)。然而，缺乏抗菌性能等问题限制了它的应用，尤其是在 COVID-19 大流行的今天。在此，我们合成了一种具有酯基和三唑基团的新型苯并恶嗪单体 (BTE)，并展示了其作为综合高性能 PPS 织物涂层的用途。聚合的BTE表现出77.4%的抗菌率和出色的阻燃性能（热释放能力（HRC）值为62 J g ?1  K ?1和总热释放（THR）值为9.4 kJ g ?1). BTE 涂层 PPS 织物的机械性能和耐酸性表现出极好的改善。改性体系的拉伸强度提高了约24.7%，达到8.6 MPa，相应的杨氏模量分别提高了51.7%，达到36.7 MPa，酸处理72 h后，拉伸强度保持率达到91.7%。此外，涂有 BTE 的 PPS 织物表现出润湿性的完全变化（PPS 的亲水表面对涂有 BTE 的 PPS 变得疏水），透气性仅略有降低（PPS 为 260 mm s -1，PPS 为 198 mm s - 1用于 BTE 涂层 PPS），使其成为 PPE 的有吸引力的材料，并展示了相关材料在恶劣环境保护系统中的潜力。
